U slučaju gornjih poklopaca, to je relativno lako učiniti. Vijci i stezaljke popuštaju prilično brzo. Teže je rastaviti donji poklopac motora - glavnu zvučnu izolaciju. Poklopac je raspoređen približno jednako u svim motorima, ali u ovom slučaju ne može se bez ugradnje automobila na koze. Ako namjeravate, na primjer, promijeniti rashladnu tekućinu ili ulje, tada je skidanje poklopca s donje strane motora neizostavno.
1. Gornji poklopac motora ALZ obujma 1,6 litara sastoji se od dva dijela (1. i 2). Ovi dijelovi se drže na mjestu opružnim stezaljkama i mogu se (pažljivo!) ukloniti gore.
Poklopac motora ALZ radnog volumena 1,6 litara sastoji se od dva dijela (1. i 2). U produkciji većine radova morate snimiti 1. dio
2. Za uklanjanje donjeg poklopca (zvučna izolacija) postavite vozilo na nosače, pridržavajući se odgovarajućih mjera opreza. Otpustite sigurnosne vijke na mjestima označenim strelicama.

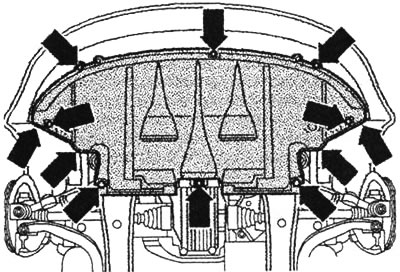

Za uklanjanje donjeg poklopca (zvučna izolacija) na AZL motorima potrebno je otpustiti 12 sigurnosnih vijaka
3. Ako trebate ukloniti prednji držač (strijela) zvučna izolacija, otpustite još tri vijka.

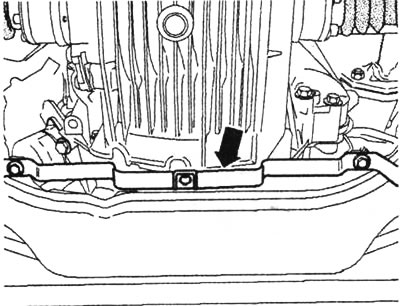

Prilikom skidanja donjeg poklopca ALZ-a potrebno je odvrnuti držač zvučno izoliranog poklopca (strijela)
4. Instalacija se provodi obrnutim redoslijedom. Postavite i pričvrstite gornje poklopce. Zavrnite donji poklopac motora i spustite automobil.
ALT i AVJ motori
1. Zašrafljen je gornji poklopac motora ALT 2.0l i AVJ 1.8l. Da biste ga uklonili, morate otpustiti tri vijka (ili orasi).

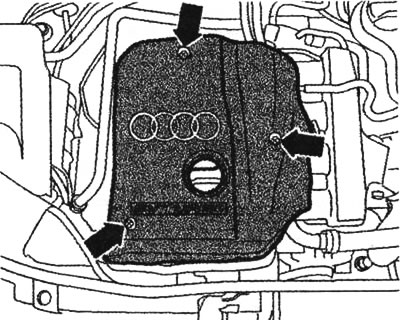

Gornji poklopac za ALT i AVJ motore
ASN·motori
1. Gornje kućište 3.0L ASN 6-cilindričnog V-motora sastoji se od tri dijela. Prilikom izvođenja mnogih radova potrebno je ukloniti poklopac 1 na desnoj strani odjeljka motora (stezaljke).

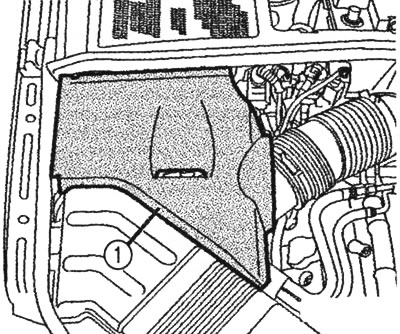

Gornji desni poklopac motora ASN
2. Na ovaj način se skida prednji poklopac motora (strelice na slici).

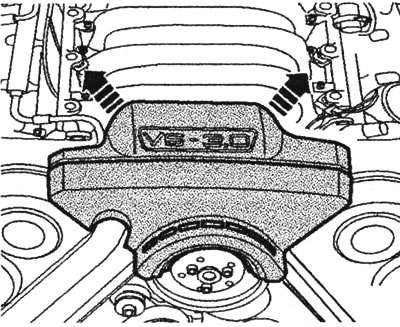

Gornji prednji poklopac motora ASN

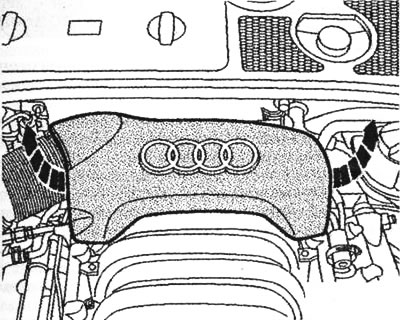

Gornji stražnji poklopac motora ASN
ALT, AVJ i ASN·motori
4. Uklanjanje donjeg poklopca (zvučna izolacija; stavi auto na koze!) mora se uzeti u obzir je li automobil opremljen neovisnim grijačem. Ako je ugrađen takav grijač, prvo odvrnite vijke cijevi grijača na zvučno izoliranom poklopcu (strijele).

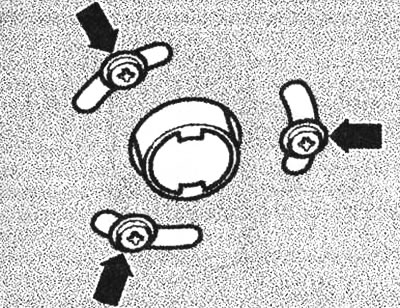

Vijci na cijevi grijača
5. Nakon toga odvrnite pričvrsne vijke i uklonite donji poklopac.

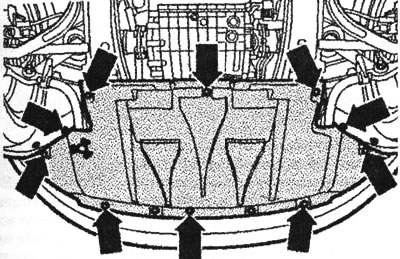

Donji zvučno izolirani poklopac za ALT, AVJ i ASN·motore
6. Instalacija se provodi obrnutim redoslijedom. Postavite gornje poklopce i pričvrstite ih ili zavrnite. Zavijte donji poklopac motora (po potrebi i držač za zvučno izolirani poklopac) i spustite auto.
