1. Najprije uklonite kutiju za male predmete na vozačevoj strani.
2. Tada je vidljiv prekidač svjetla kočnice 1. Za izvlačenje prekidača, okrenite ga 45' ulijevo (strijela).

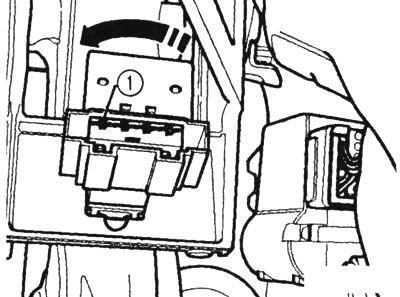

Nakon uklanjanja kutije za odlaganje na vozačevoj strani, prekidač svjetla kočnice 1 je vidljiv
3. Pomoću alata T40024 odvojite papučicu kočnice od pojačivača kočnice.

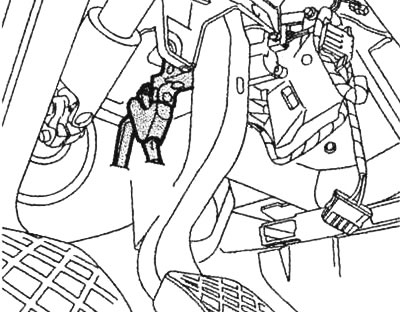

Odvajanje papučice kočnice od pojačivača snage kočnice
4. Uklonite poklopac odjeljka akumulatora i zaštitite motorni prostor od curenja tekućine za kočnice. Otvorite spremnik kočione tekućine (strijela) i umetnite crijevo za odzračivanje u njega.

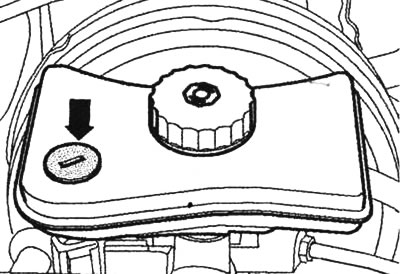

Čep za odzračivanje na spremniku kočione tekućine
5. Skinite konektor sa senzora plovnog prekidača 1. Također uklonite vakuumsko crijevo 2.

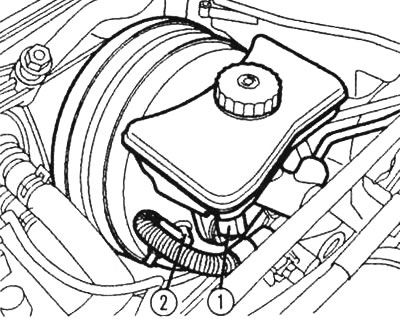

Skinite konektor s senzora plovka 1 i vakuumskog crijeva 2
6. Odvrnite vijak T za pričvršćivanje spremnika za kočnu tekućinu. Na dnu, spremnik se spaja s glavnim kočionim cilindrom. Za uklanjanje spremnika pritisnite jezičak za zaključavanje prema dolje i istovremeno izvucite spremnik iz uzemljenih čepova. Izvadite spremnik i ostavite ga sa strane.

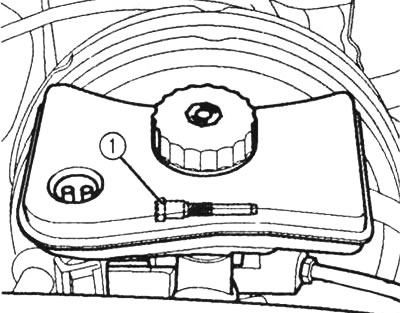

Otvorite spremnik kočione tekućine
7. Odvojite kočione vodove 1 i 2 glavnog kočnog cilindra i zatvorite ih čepovima,

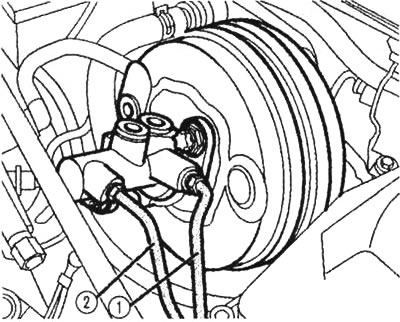

Odvijanje kočionih vodova 7 i 2 s glavnog kočnog cilindra
8. Prije odvrtanja kočionih vodova 1 i 2 s upravljačke jedinice i njihovog uklanjanja zajedno s gumenom čahurom, u blizini hidrauličke jedinice raširite krpu koja nije natopljena.

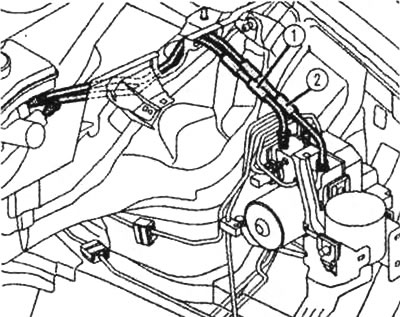

Prije odvrtanja kočionih vodova, pokrijte hidrauličku jedinicu vlažnom krpom
9. Za uklanjanje pojačivača kočnice zajedno s glavnim kočionim cilindrom, odvrnite pričvrsni vijak pojačivača (zvjezdani utor). Osim toga, kako biste uklonili glavni kočioni cilindar iz pojačala, odvrnite pričvrsne matice cilindra 1.

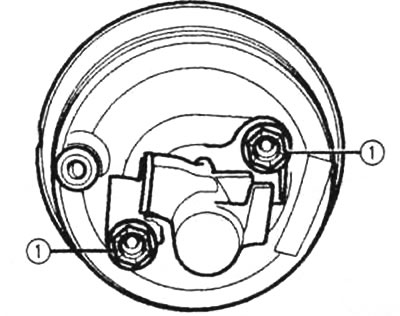

Pričvrsne matice glavnog kočionog cilindra 1
10. Prilikom ugradnje obrnutim redoslijedom, uvjerite se da u dijelu baterije nema curenja tekućine za kočnice. Prilikom sastavljanja glavnog kočionog cilindra i pojačivača kočnice, obratite pozornost na pravilno postavljanje potisne šipke u cilindar. Kako biste olakšali uvođenje šipke, lagano pritisnite papučicu kočnice, pomaknite je u smjeru cilindra.
11. Ugradite prekidač svjetla kočnice.
12. Uklonite zrak iz kočionog sustava.
