13. Za ovu operaciju, mjenjač se mora ukloniti kako je opisano u stavak 3 ovog poglavlja.
14. Uklonite ležaj za oslobađanje i polugu kako je opisano u poglavlje 6.
15. Odvrnite vijke i uklonite čep za usmjeravanje sa zvona. Uklonite brtvu. Ne uklanjajte podloške postavljene na osovinu.

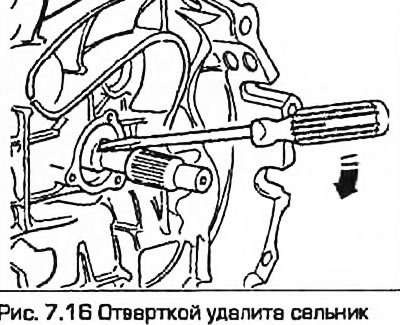

16. Zapamtite dubinu brtve u kućištu mjenjača. Pomoću odvijača uklonite uljnu brtvu, pazeći da ne oštetite površinu ulaznog vratila (riža. 7.16).
17. Obrišite sjedište brtve i ulazno vratilo.
18. Nanesite višenamjensku mast na rubove uljne brtve i gurnite ga na osovinu s usnama okrenutim prema unutra. Ravnomjerno ga pritisnite na mjesto pomoću prikladne glave ili cilindričnog igla, trljajući samo netvrde brtvene usne. Ugradite uvodnicu na istu dubinu jednaku 4,5 mm od montažne površine čahure za vođenje.
19. Ugradite čahuru vodilice s novom brtvom i novim vijcima. Zategnite vijke na propisani moment.
20. Ugradite otpusni ležaj s polugom kako je opisano u poglavlje 6.
21. Ugradite mjenjač kako je opisano u stavak 3 ovog poglavlja.
