Prednja uljna brtva
1. Uklonite razvodni remen i lančanik radilice kako je opisano u stavak 5.

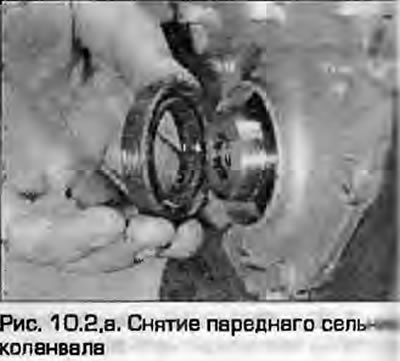

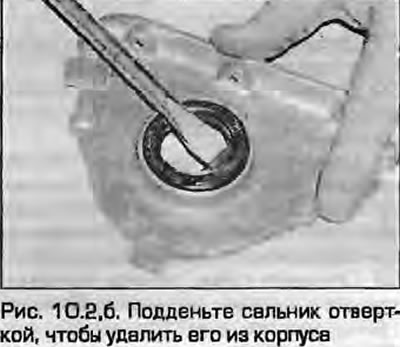

2. Brtva se može zamijeniti bez skidanja kućišta. Izbušite dvije male suprotne rupe u uljnoj brtvi koju želite zamijeniti. Zamotajte u njih samorezni vijak i, povlačeći ih kliještima, uklonite žlijezdu (riža. 10.2). Nemojte bušiti kućište brtve ili brtvu vratila! Pomoću alternativne metode uklonite pričvrsne vijke kućišta (uključujući odgovarajuće vijke za pričvršćivanje palete), uklonite brtvu i uklonite uljnu brtvu tako da je podignete odvijačem (riža. 10.2). Ako je potrebno, na motorima ADP, ADR, AEB, AJL, uklonite lančanik pomoćne osovine kako biste poboljšali pristup. Ako je brtva korita oštećena prilikom uklanjanja kućišta, trebat će ukloniti korito i postaviti novu brtvu. Međutim, korito se ugrađuje nakon ugradnje kućišta uvodnice.

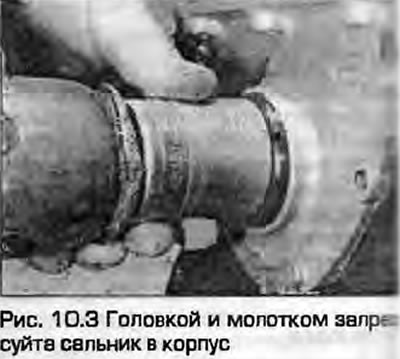

3. Podmažite uljnu brtvu čistim motornim uljem i postavite je u ravnini s tijelom s radnim rubovima unutar motora pomoću trna ili drvenog bloka čekića (riža. 10.3).

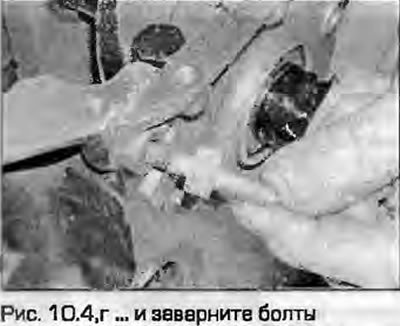

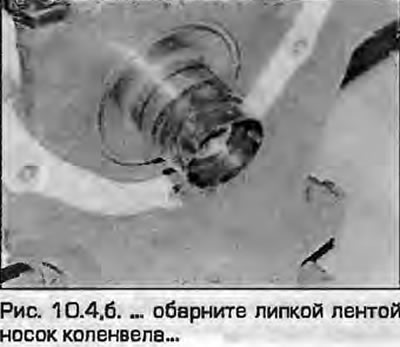

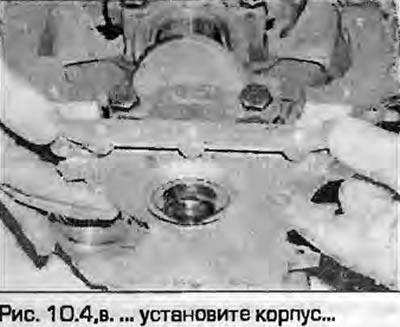

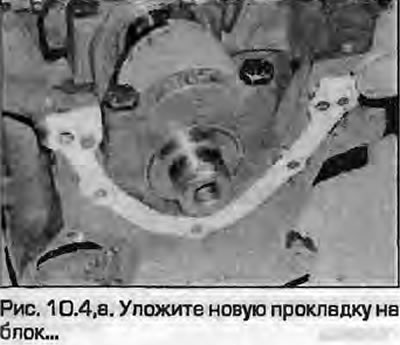

4. Ugradite kućište s novom brtvom, ravnomjerno zategnite vijke u dijagonalnom slijedu. Kako biste spriječili oštećenje uljne brtve, omotajte oštre rubove osovine samoljepljivom trakom (riža. 10.4, a-d).
5. Ugradite razvodni remen i lančanik radilice kako je opisano u stavak 5.
Uljna brtva stražnje radilice
Primjena: Prije početka rada provjerite imate li semering bez kućišta. Kasniji modeli opremljeni su uljnom brtvom u kućištu i ne isporučuju se zasebno kao rezervni dijelovi.
6. Uklonite zamašnjak/prednju ploču. kako je opisano u stavak 13.

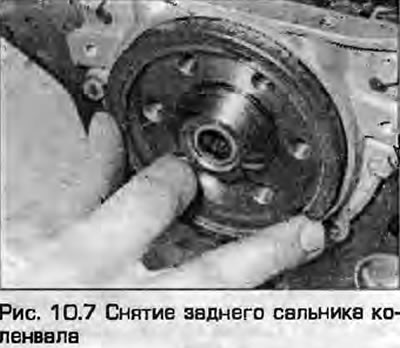

7. Ako postoji uvodnica bez kućišta, može se zamijeniti bez skidanja kućišta. Izbušite dvije suprotne rupe u tvrdom rubu brtvene kutije, zamotajte ih u samorezni vijak i, povlačeći ih kliještima, uklonite brtvenu kutiju (riža. 10.7). Koristeći drugu metodu, rastavite kućište kutije za brtvljenje (da biste to učinili, morat ćete odvrnuti odgovarajuće vijke koji pričvršćuju paletu), uklonite brtvu i istisnite uljnu brtvu na radnom stolu. Ako je brtva posude oštećena prilikom uklanjanja kućišta, morat ćete ukloniti posudu i zamijeniti je. Međutim, korito se ugrađuje nakon ugradnje kućišta brtvene kutije. S uklonjenom starom brtvom, umočite novu u čisto motorno ulje i utisnite je u kućište u ravnini s vanjskom površinom pomoću drvene šipke. Žlijezda se utisne zatvorenom stranom prema van.
8. Ako je stara uljna brtva ugrađena u tijelo (fiksni), rastavite kućište (odvrnite, uključujući i odgovarajuće vijke koji pričvršćuju paletu) i uklonite brtvu. Ako je brtva posude oštećena prilikom skidanja kućišta, morat ćete ukloniti posudu i promijeniti brtvu. Sump se ugrađuje nakon ugradnje kućišta uvodnice.

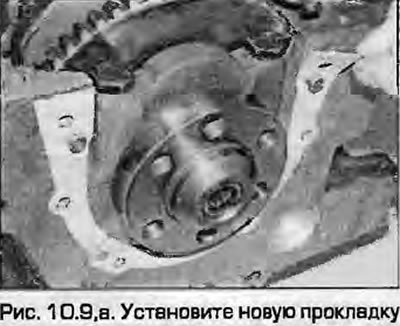

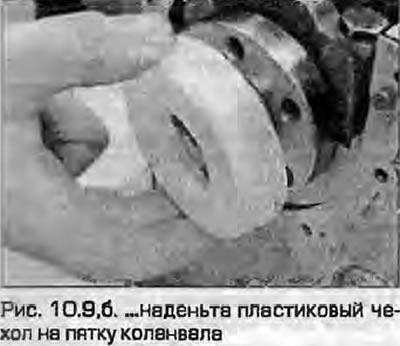

9. Nove uljne brtve isporučuju se u kompletu s plastičnim poklopcem koji naliježe na koljenasto vratilo kako se ne bi oštetila uljna brtva tijekom ugradnje. Prvo stavite poklopac, a zatim žlijezdu (riža. 10.9, a, b).

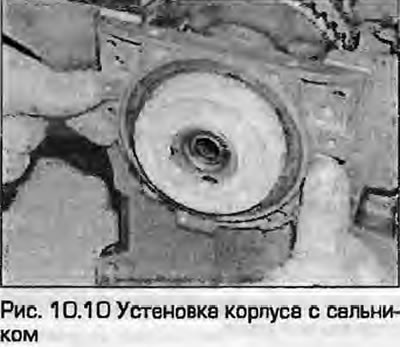

10. Ugradite kućište s uvodnicom i zategnite pričvrsne vijke kućišta dijagonalnim redoslijedom na propisani zakretni moment, uklonite prtljažnik (riža. 10.10).
11. Instalirajte ručni kotač/prednju ploču kako je opisano u stavak 13.
