Праверка
Галоўка цыліндраў
1. Тщательно праглядзіце паверхні галоўкі на наяўнасць трашчын і пашкоджанняў. Пры выяўленні якіх-небудзь пашкоджанняў звярніцеся да спецыялістаў.

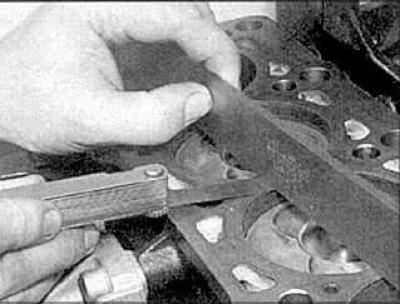

2. Пры дапамозе лінейкі і шчыпа праверце дэфармацыю паверхні галоўкі, пры неабходнасці галоўку неабходна апрацаваць на станку. Для гэтага звярніцеся да спецыялістаў.
Распределительный вал
1. Агледзіце кулачкі і шэйкі падшыпнікаў размеркавальнага вала на наяўнасць сумы і пашкоджанняў. Пры неабходнасці неабходна правесці замену распределительного вала, галоўкі і крышак падшыпнікаў.

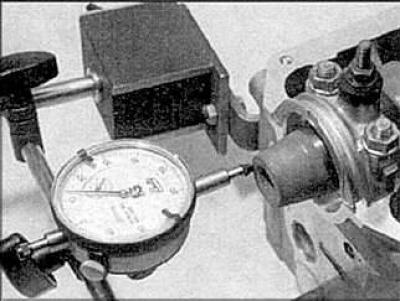

2. Вымерце свабодны ход распределительного вала пры дапамозе спецыяльнага вымяральнага прыбора.
3. Праверце смазочный зазор кожнага подшипника распределительного вала.
4. Пачысціце растворыльнікам падшыпнікаў і крышкі падшыпнікаў. Усталюйце валы на месцы. Пакладзеце на кожны подшипник палоску вымяральнага пластыка. Усталюйце крышкі падшыпнікаў і зацягніце балты крышак.
5. Выкруціце балты і зніміце крышкі. Параўнайце шырыню сжатай паласы з вымяральнай табліцай. Пры неабходнасці заменіце размеркавальны вал або галоўку цыліндраў.
6. Ачысціце рэшткі пластыка.
Клапаны
1. Паглядзіце галоўкі і седла клапанаў. Калі галоўкі і седла слегка абгарэлі, іх можна адшліфаваць самому спецыяльнай абразіўнай пастой, але лепш, калі Вы звернецеся да спецыялістаў.

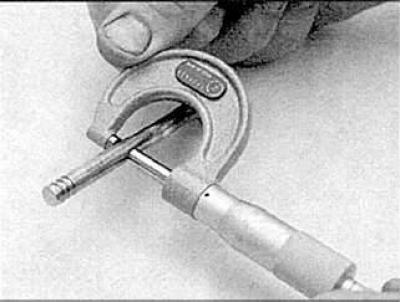

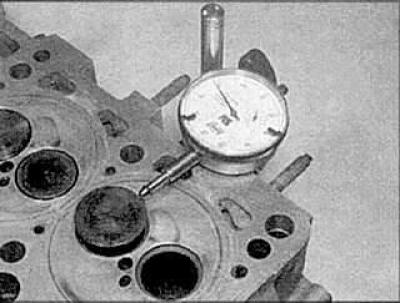

2. Вымерайце дыяметры штокаў клапанаў.
3. Праверце зазор паміж шточкай клапана і накіроўвалай утулкай, калі гэта вышэй дапушчальныя нормы, звярніцеся да спецыялістаў.

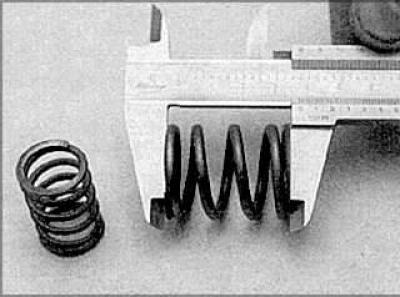

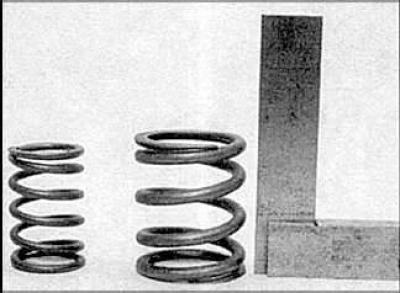

4. Паглядзіце спружыны клапанаў на наяўнасць пашкоджанняў і параўнайце іх даўжыню з даўжынёй новай спружыны. Пры неабходнасці заменіце спружыны.
5. Праверце, каб спружыны былі прамымі.
Зборка

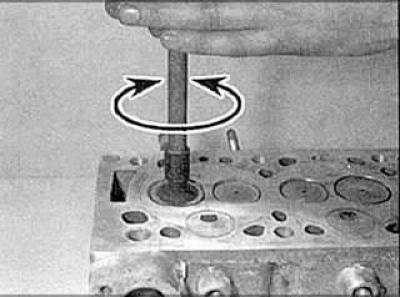

1. Для таго, каб дасягнуць поўнай герметычнасці паміж клапанам і яго седлам, неабходна адшліфаваць сапрыкасаюцца паверхні клапана і седла.

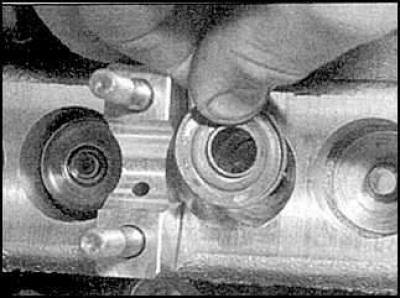

2. Нанясіце спецыяльную абразіўную пасту на галоўку клапана, устаўце яе на месца і з дапамогай спецыяльнага інструмента павярніце ў бок.

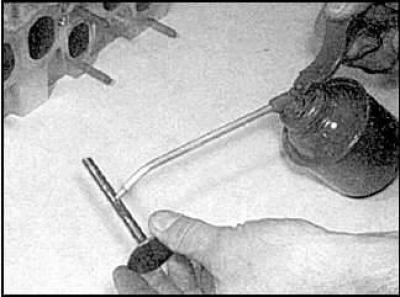

3. Усталюйце седла спружыны.

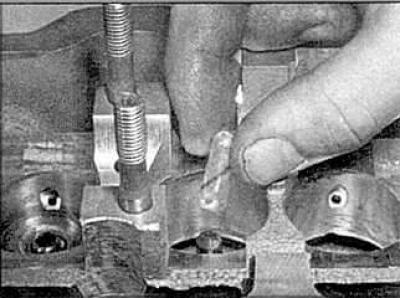

4. Смажце штокі клапанаў маслам і пастаўце іх на месцы.

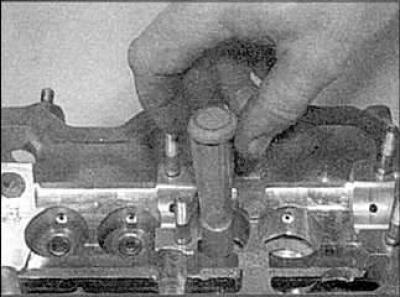

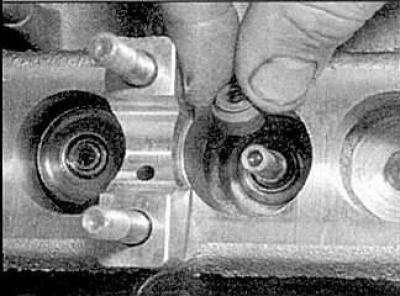

5. Надзеньце на штокі пластыкавыя колпачкі.

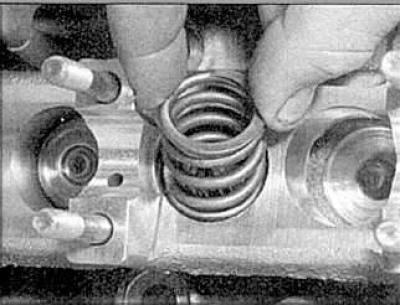

6. Усталюйце сальнікі штокоў і зніміце ахоўныя колпачкі.

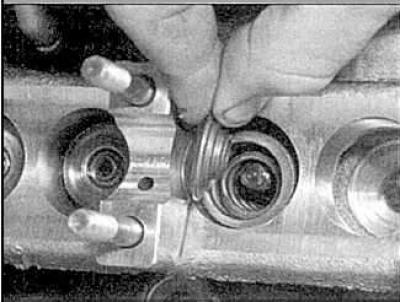

7. Усталюйце спружыны.

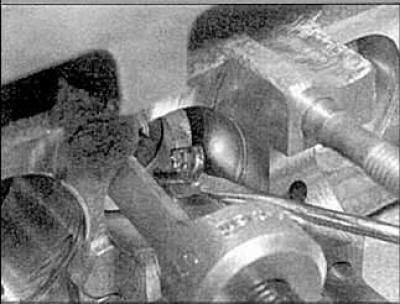

8. Усталюйце тарелки спружыны.

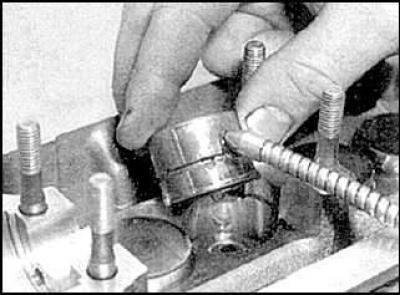

9. Cожмите спружыны і ўстаўце конусные ўтулкі.
10. Смажце і ўсталюйце толкальнікі.
Двігацелі ADR
1. Смажце падшыпнікі і кулачкі валоў і ўсталюйце валы. Усталюйце сальнікі валоў, усталюйце аўтаматычны рэгулятар валоў. Смажце і ўсталюйце крышкі падшыпнікаў.
2. Зацягніце балты крышак N2 і 4.

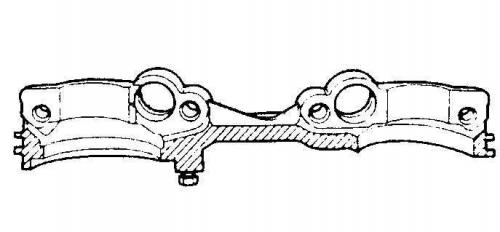

3. Зацяніце болты крышек N1.
4. Зніміце стопор рэгулятара валоў і нанясіце герметык на кантактныя паверхні камбінаванай крышкі. Усталюйце крышку і зацягніце балты.
5. Зацягніце балты крышак N3 і 5.

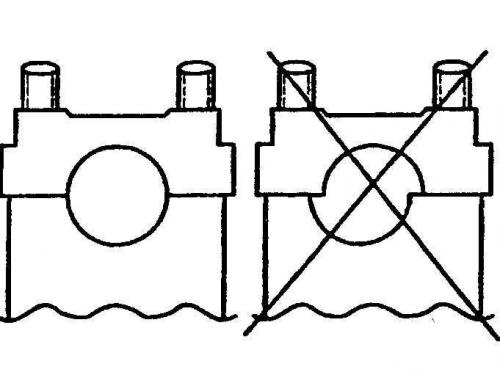

Правильное расположение крышек

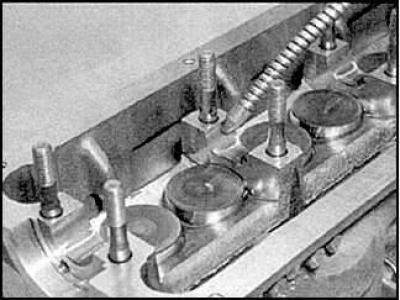

Двігальнікі AAE, ABK, AAD, 1Z, AHU

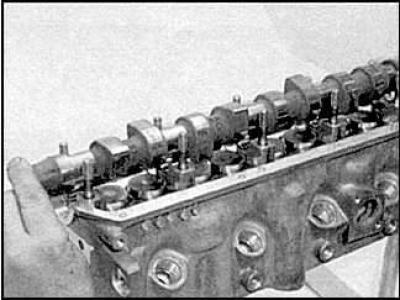

1. Смажце падшыпнікі і кулачкі вала.
2. Усталюйце вал.

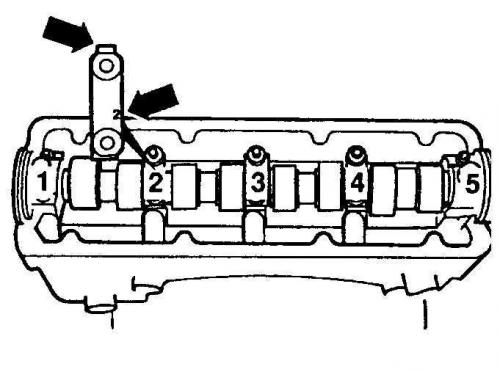

3. Змажце маслам і ўсталюйце сальнік размеркавальнага вала.
4. Усталюйце крышкі N2 і 4 і зацягніце балты.
5. Нанясіце герметык на стыкі вечка N1, усталюйце вечкі N1, 3 і 5 і зацягніце балты.
Двігальнікі ACE
1. Смажце падшыпнікі і кулачкі валоў і ўсталюйце валы.
2. Усталюйце цепь на зорачках размеркавальных валоў. Змяшчайце сінхранічныя меткі.
3. Усталюйце сальнік вала выпускных клапанаў.

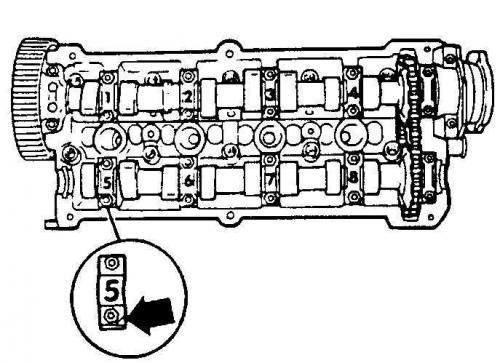

4. Меткі крышек (стрэлка) падшыпнікаў павінны быць накіраваныя ў бок ўваходнага калектара.
5. Усталюйце крышкі N2 і 4 і зацяніце гайки, затым усталюйце якія засталіся крышкі і зацяніце іх гайки.
Двігальнікі AAR, AAN, AAS
1. Смажце падшыпнікі і кулачкі валоў і ўсталюйце валы.
2. Усталюйце размеркавальны вал і сальнікі вала.

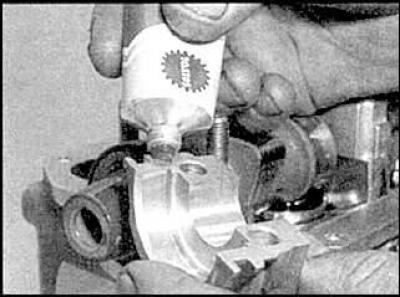

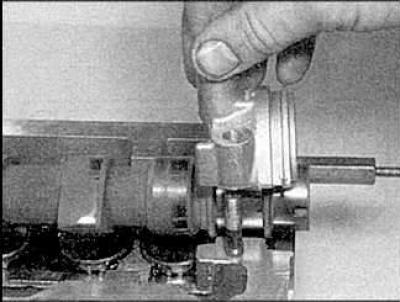

3. Нанясіце герметык на стыкі крышкі N4.
4. Усталюйце крышкі N2 і 4 і зацягніце балты.

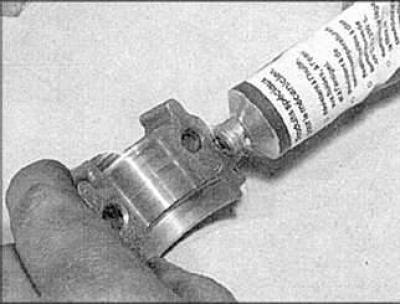

5. Нанясіце герметык на стыкі крышкі N1.
6. Усталюйце крышкі N1 і 3 і зацягніце балты.

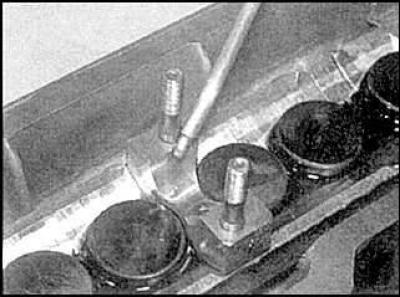

Двігальнікі ABP, AAT, AEL
1. Смажце падшыпнікі і кулачкі валоў і ўсталюйце валы.
2. Усталюйце размеркавальны вал і яго сальнікі.
3. Нанясіце герметык на стыкі крышкі N4.
4. Усталюйце крышкі N2 і 4 і зацяніце гайки.
5. Нанясіце герметык на стыкі крышкі N1. Усталюйце крышкі N1 і 3 і зацягніце балты.
Усе тыпы рухавікоў

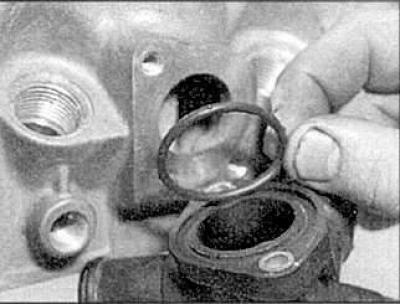

Усталюйце засталіся дэталі. Усталюйце патрубок астуджальнай вадкасці.
