Указанне: Зняцце і ўсталёўка рамы задняй дзверы прынцыпова не адрозніваецца.

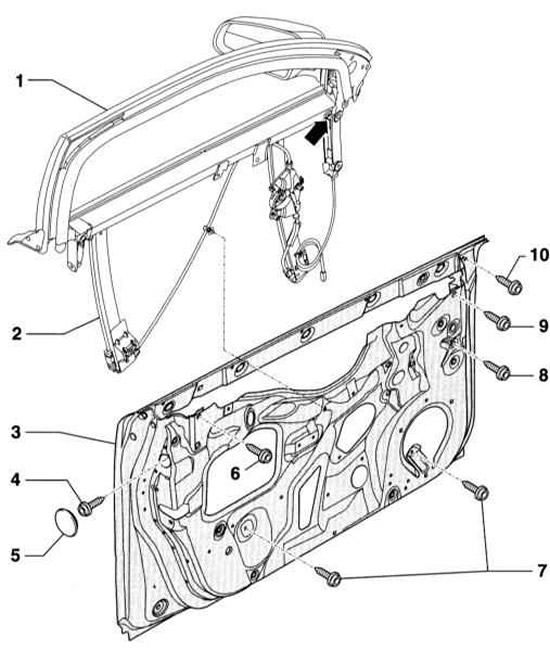

- 1 — Рама акна
- 2 — Шклапад'ёмнік
- 3 — Пярэдняя дзверы
- 4 — Болт, 32Нм
- 5 — Вечка
- 6 — Болт, 32Нм
- 7 — Болт, 6Нм
- 8 — Болт, 32Нм
- 9 — Болт, 32Нм
- 10 — Болт, 10Нм
Зняцце
1. Адлучыце адмоўны кабель (-) акумулятарнай батарэі.
Перасцярога: Выконвайце ўказанні Раздзела Замена акумулятарнай батарэі.
2. Зніміце абіўку дзвярэй, звернецеся да адпаведнай Раздзелы.
3. Разлучыце ўсе раздымы.
4. Зніміце электрарухавік шклапад'ёмніка, звернецеся да Раздзела Зняцце і ўстаноўка электрарухавіка прывада шклапад'ёмніка.
5. Вывярніце паслядоўна балты (7), (4), (8), (10), (6) і (9), папярэдне зняўшы вечка (5).
6. Выміце ўверх раму акна (1) са шклапад'ёмнікам (2) з дзвярэй (3). Стрэлка - які фіксуе шрубу.
Усталяванне
1. Увядзіце шкло на палову ў раму акна.
2. Устаўце раму акна са шклапад'ёмнікам зверху ў дзверы.
3. Уцісніце разьбовыя пальцы электрарухавіка шклапад'ёмніка праз унутраную панэль дзвярэй так, каб яны зафіксаваліся.
4. Абкладзеце ўверсе ўшчыльняльнік дзвярэй у рамы акна.
5. Укруціце паслядоўна балты (6), (9), (4), (8), (10) і (7).
6. Зацягніце ад рукі балты (6) і (9).
7. Націсніце зверху на раму акна ўнутр і зацягніце балты (4) і (8) момантам 32 Нм. Націсніце на вечка (5).
8. Зацягніце балты (6) і (9) момантам 32 Нм.
9. Зацягніце ніт (10) момантам 10 Нм.
10. Зацягніце балты (7) момантам 6 Нм.
11. Зацягніце фіксуючы шрубу (стрэлка) момантам 32Нм.
12. Усталюйце на месца электрарухавік прывада шклапад'ёмніка, звернецеся да Раздзела Зняцце і ўстаноўка электрарухавіка прывада шклапад'ёмніка.
13. Састыкуйце раз'ём.
14. Усталюйце абіўку дзвярэй, звернецеся да Раздзела Зняцце і ўсталёўка абліцоўвання перадпакояў дзверы.
15. Далучыце адмоўны кабель (-) акумулятарнай батарэі.
Перасцярога: Выконвайце ўказанні Раздзела Замена акумулятарнай батарэі.
