Паліўная помпа. Эластычна падвешаны погружной помпа, усталяваны прама ў баку. Помпа акружаны рэзервуарам з сеткай, які забяспечвае падачу паліва нават у тым выпадку, калі паліва моцна пампуецца (напрыклад, пры павароце). Помпа мае электрычны прывад, у бензінавым рухавіку ён утворыць адзіны вузел разам з датчыкам для паказальніка запасу паліва.

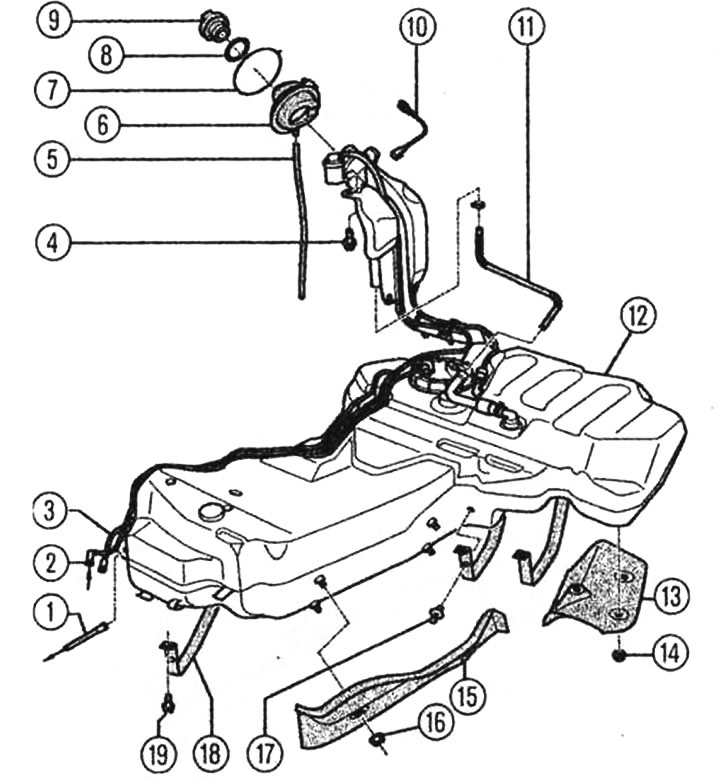

Паліўны бак з мант мантаванымі на ім дэталямі: 1 - які падае паліваправод ад паліўнага фільтра да рухавіка, 2 - зваротны паліваправод ад рухавіка, 3 - паветраадводны трубаправод да бачка з актываваным вуглём, 4 - шруба 23 Нм для мацавання наліўной гарлавіны і злучэнні з корпусам, 5 - пераліўны шланг, 6 - гумовы каўпак, 7 - пазыковае кольца, 8 - ушчыльняльнае кольца, 9 - вечка, 10 - злучэнне з корпусам для адводу статычных зарадаў. 11 - паветраадводны трубаправод, 12 - паліўны бак, 13 і 15 - цеплаахоўныя шчыткі, 14 і 16 - гайка 2 Нм, 17 - распорный заціск, 18 - стяжная стужка, 19 - шруба 23 Нм.

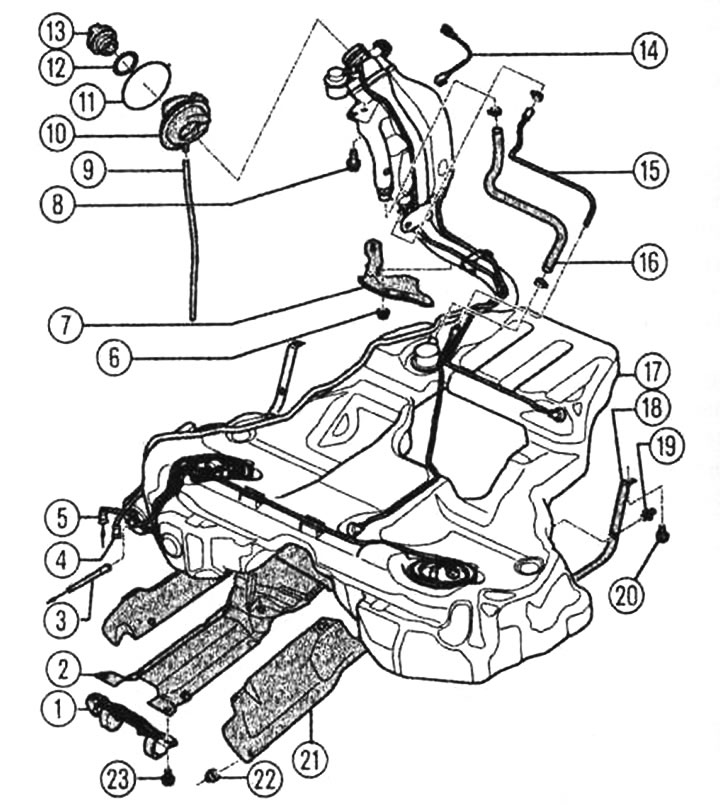

Паліўны бак для аўтамабіляў з поўным прывадам са змантаванымі на ім дэталямі: I - трымальнік для сістэмы выпуску ОГ, 2 - апорны ліст, 3 - які падае топливопровод ад паліўнага фільтра да рухавіка, 4 - паветраадводны трубаправод да бачка з актываваным вуглём, 5 - зваротны топливопровод ад рухавіка, 6 - гайка 2 Нм, 7 - цеплаахоўны шчыток, 8 - шруба 23 Нм для мацавання наліўной гарлавіны і злучэнні з корпусам, 9 - пераліўны шланг, 10 - гумовы каўпак, 11 - заціскное кольца, 12 - ушчыльняльнае кольца, 13 - вечка, 14 - злучэнне з корпусам для адводу статычных зарадаў, 15 і 16 - воздухоотводящий трубаправод, 17 -паліўны бак, 18 - стяжная стужка, 19 -распорный, 21 - цеплаахоўны шчыток, 22 - гайка 2 Нм, 23 - шруба 23 Нм.
Паліўны фільтр. Паліўны фільтр адфільтроўвае вадкія і цвёрдыя прымешкі. Фільтр знаходзіцца на ніжняй частцы кузава, перад паліўным бакам (калі глядзець па кірунку руху), ён убудаваны ў які падае паліваправод. Фільтр утрымоўвае два якія фільтруюць элемента, на якіх абложваюцца забруджванні.
Датчык ўзроўню паліва. Датчык ўзроўню паліва складаецца з паплаўка і потенциометра. З паніжэннем узроўня паліва паплавок апускаецца і перамяшчае потенциометр такім чынам, што супраціў потенциометра павялічваецца. З прычыны гэтага паніжаецца напружанне на паказальніку ўзроўню паліва, і стрэлка паказальніка адхіляецца ў напрамку "пуста".
Лішняя колькасць пададзенага паліва і газы праз ахоўны клапан адводзяцца прама ў паліўны бак, гэта дазваляе падтрымліваць які адпавядае ціск у сістэме нават пры выключаным запальванні.
Бачок з актываваным вуглём. Гэты бачок размешчаны пад пярэднім правым надколавым кажухом. Пары, якія стала ўтворацца ў паліўным баку, праз гравітацыйны і воздуховыпускной клапан пападаюць у бачок з актываваным вуглём. Актываваны вугаль убірае гэтыя газы як губка. У залежнасці ад нагрузкі на рухавік і частаты кручэння вала кіравальная прылада з дапамогай электрамагнітнага клапана рэгенерацыі адчыняе вакуумны шланг, які ідзе да впускного калектара. Пары паліва ўсмоктваюцца з бачка з актываваным вуглём і падаюцца для спальвання.
Прынцып дзеяння бачка з актываваным вуглём
Падчас так званай прадзьмуху адбываецца рэгенерацыя назапашаных у актываваным вугле пароў паліва. Для гэтага пад дзеяннем паніжанага ціску ва впускным газаправодзе праз вентыляцыйную адтуліну, якое размешчана ў ніжняй частцы бачка, усмоктваецца свежае паветра. Назапашаныя пары паліва дазавана падаюцца для спальвання разам са свежым паветрам.
Паветравыпускны клапан перашкаджае таму, каб пры адкрытым клапане і паніжаным ціску, які дзейнічае з боку впускнога газаправода, з паліўнага бака не ўсмоктвалася дадатковая колькасць пароў паліва. У першую чаргу гэты клапан забяспечвае апаражненне бачка з актываваным вуглём. Калі паветравыпускны клапан застаецца без харчавання, напрыклад, у выніку абрыву провада, то ён застаецца ў закрытым стане. У гэтым выпадку бачок не апаражняецца.

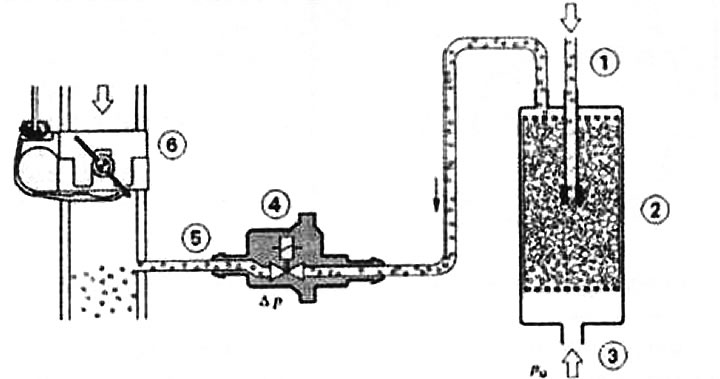

Прынцып дзеяння бачка з актываваным вуглём: 1 - трубаправод ад паліўнага бака да бачка з актываваным вуглём, 2 - бачок з актываваным вуглём, 3 - свежае паветра, 4 - клапан рэгенерацыі, 5 - трубаправод да впускнога газаправода, 6 - дроселіруючая прылада з дросельнай засланкай.
