2. Вывярніце з накіроўвалай дэталі 2 шрубы з неспадающей шайбай 6, выкруціце шрубы з унутраным шасцісценнікам 7 і выцягнеце наперад абліцоўванне разам з энергапаглынальным амартызатарам. Пасля выкручвання з абліцоўвання шруб з неспадающей шайбай выміце папярочку. Ўстаноўка ажыццяўляецца ў зваротнай паслядоўнасці.

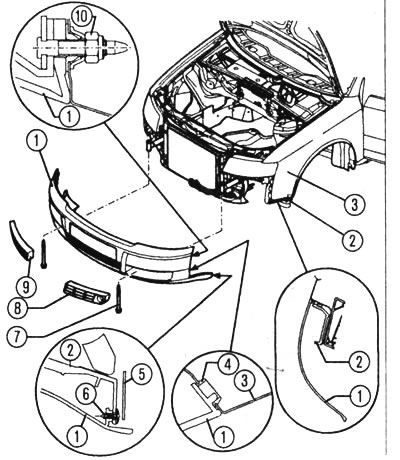

Схема мантажу пярэдняга бампера: 1 - абалонка, 2 - накіроўвалая дэталь, 3 - крыло, 4 - заціск, 5 - надколавы кажух, 6 - шрубе неспадзявальнай шайбай (1 Нм), 7 - шруба з унутраным шасціграннікам, 8 і 9 - паветразаборная рашотка, 10 - шасцігранная гайка з бурцікам (5 Нм)
3. Перад усталёўкай пярэдняга бампера неабходна ўціснуць у крыло заціскі. Стопорный выступ 1 павінен сашчапіцца з заціскам 4, а абліцоўванне 1 павінна сашчапіцца з накіроўвалай дэталлю 2.
4. Зацягніце шасцігранныя гайкі з бурцікам 10 і шрубы з унутраным шасціграннікам 7 (пасля ўкручвання). Энергапаглынальны амартызатар цэнтруецца па вышыні адносна папярочкі самастойна.
5. Для мацавання абліцоўвання 1 да крыла абліцоўванне з папярочкай надзеньце на энергопоглощающий амартызатар і змацуеце яе злева і справа з накіроўвалай дэталлю на крыле.

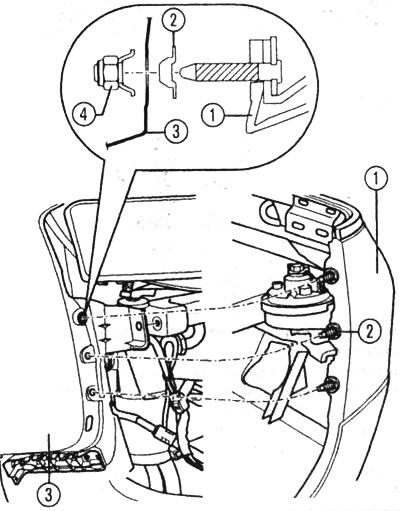

Абліцоўванне на крыле: 1 - абліцоўванне, 2 - распорный заціск, 3 - крыло, 4 - шасцігранная гайка з бурцікам (4 Нм).
6. Шасціграннымі гайкамі з бурцікам 4 прывярніце абліцоўванне да крыла. Перад усталёўкай абліцоўвання неабходна ўціснуць распорныя заціскі.
