Заўвага: Справа ў дылера аб наяўнасці запасных частак - у момант напісання Рукаводства ў запасныя часткі былі пастаўлены ўнутраныя чэхлы толькі на валы дыяметрам 32 мм.
32. Зніміце знешні шарнір, як апісана ў п.п. 2...6. Рэкамендуецца змяніць і вонкавы чахол (у прафілактычных сетках), па-за залежнасці ад яго стану.
33. Аслабце хомуты і сцягніце чахол ўнутранага шарніра з прывадным валам. Калі неабходна, чахол можна разрэзаць - задача ўпростыцца.

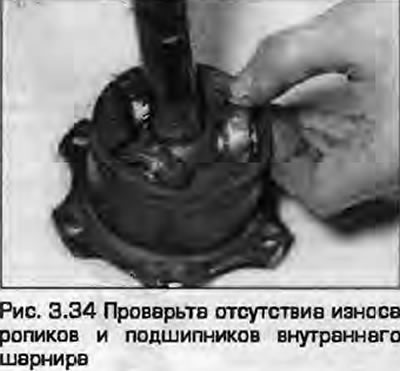

34. Тщательно отмойте шарнир керасінам і прасушыце. Праверце адсутнасць сумы і пашкоджаных падшыпнікаў трыногі. Ролікі падшыпнікаў павінны круціцца мякка і без заеданняў (рыс. 3.34).
35. Если шарнир признан негодным, заменяется весь вал. ас шарнір асобна ў запасныя часткі не пастаўляецца. Калі шарнір знаходзіцца ў задаволеным стане, пажадана набраць ремкомплект, які складаецца з новага чахла, стопорного спружынных кольцаў, хомутаў, шайбаў, утулкі і неабходнай колькасці змазкі прадпісанага тыпу. Хоць у гэтым і няма крайняй неабходнасці. заменіце і чахол вонкавага шарніра, па-за залежнасці ад яго стану.

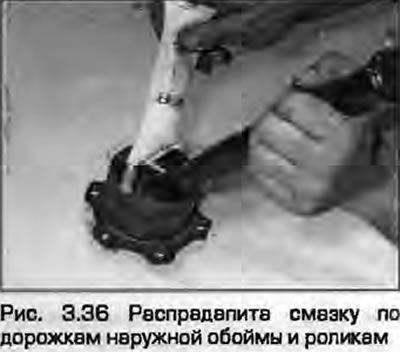

36. Набейте шарнир смазкой. Размяркуйце яе раўнамерна па шарніру, проворачивая яго (рыс. 3.36).

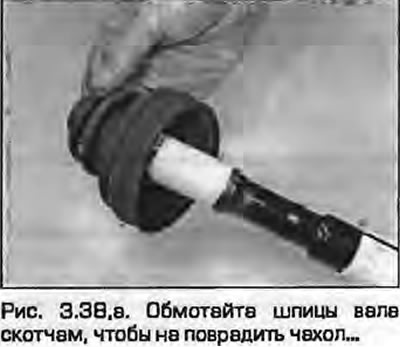

37. Ачысціце вал наждачнай паперы ад ржавчыны і заусенцаў, каб не пашкодзіць чахол пры ўсталёўцы. Абмотвайце шпіцы скотчам і смажце выступы вала з той жа мэтай.

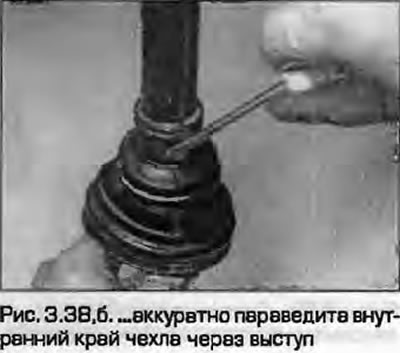

38. Надзеньце новы чахол на вал і акуратна паддзевая, перавядзіце яго праз выступ на вал, стараючыся не пашкодзіць чахол (рыс. 3.38, а, б).
39. Укладвайце вонкавую кромку чэхла ў канаўку вонкавай абоймы і ўнутраную кромку ў канаўку на валу.

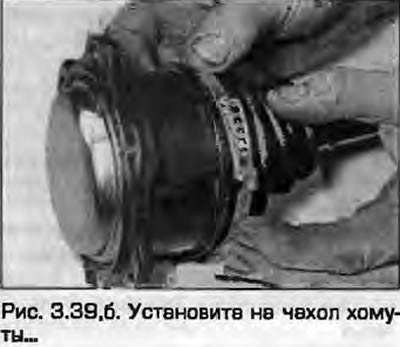

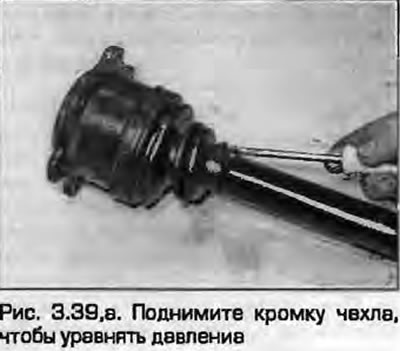

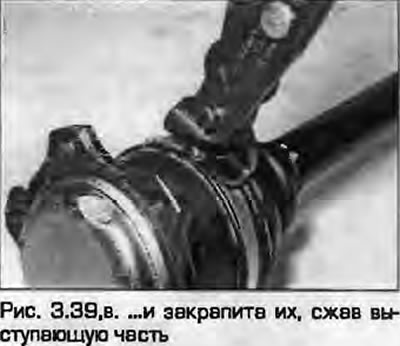

39. Прыбярыце ўнутраную кромку, каб усталяваць ціск паветра ў чахле з атмасферай. Усталюйце аба хомута і здайце выступаючую частку, каб сцягнуць хомуты. Калі няма спецінструмента, дастаткова дакладна гэта можна зрабіць кусачкамі (не перастарайцеся - не перакусіце хомут).
40. Усталюйце ўнутраны шарнір, як апісана п.п. 11...17 (рыс. 3.40).

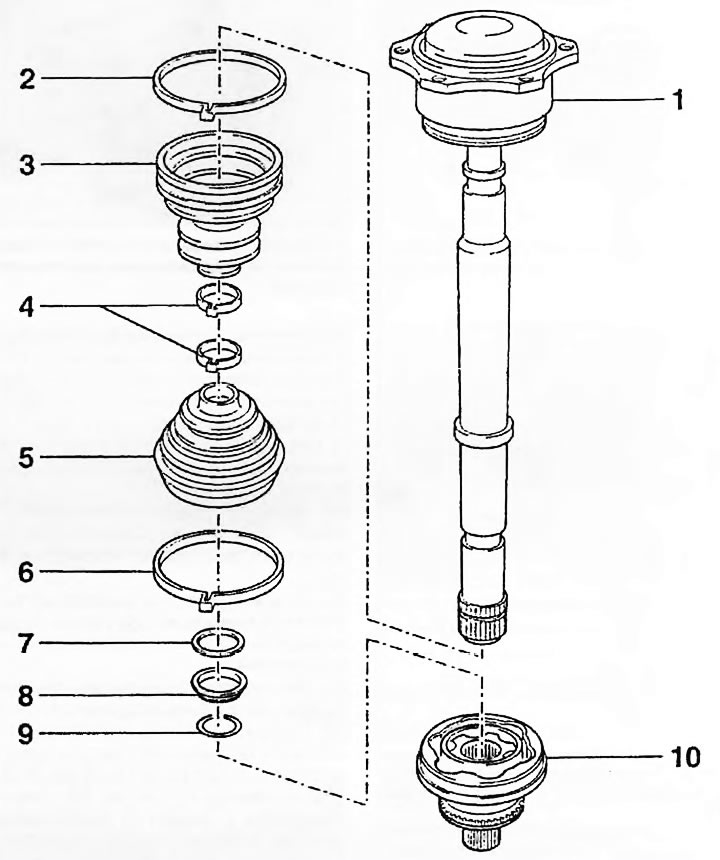

Рыс. 3.40. Кампаненты прываднага вала - дызельныя мадэлі і мадэлі з АКПП: 1. Унутраны шарнір; 2. Хомут; 3. Чахол; 4. Хомуты; 5. Чахол; 6. Хомут; 7. Тарэльчатая шайба; 8. Втулка; 9. Стопорное кольца; 10. Наружны шарнір
41. Праверце свабоду перамяшчэння шарніра ва ўсіх кірунках і ўсталюйце яго на аўтамабіль - см. абзац 2.
