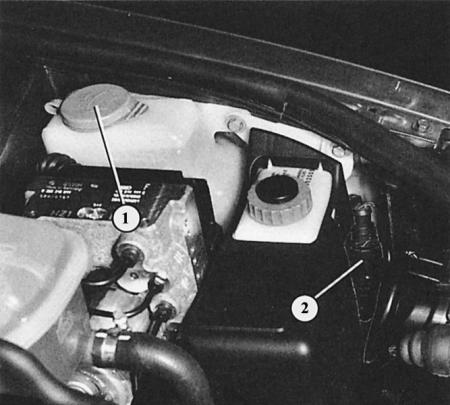

У залежнасці ад рухавіка і камплектацыі з сістэмай абмывання фар у Audi A4 усталёўваюцца розныя бачкі з вадкасцю для абмывання шкла (1). Але ў любым выпадку вадзяная помпа (2) мацуецца прама на бачку.
Пры якая адпавядае камплектацыі аўтамабіля сістэма абмывання шклоў накіроўвае па двух вадзяных бруі на рассейвальнікі фар, калі гэтая сістэма прыводзіцца ў дзеянне пры ўключаным блізкім і далёкім святле. Працэс абмывання кіруецца асобным рэле (кіраўнік Электратэхнічнае абсталяванне). Асобная вадзяная помпа знаходзіцца - як і помпа сістэмы абмывання шклоў - у бачку з мыйнай вадкасцю.
Калі тэлескоп сістэмы ачышчэння (з сопламі і нагнятальным клапанам) не высоўваецца, тое яго можна замяніць асобна.
Дэмантаж тэлескопа сістэмы ачышчэння
1. Высуньце тэлескоп рукой.
2. Выміце ахоўны каўпачок рукой або з дапамогай маленькай адвёрткі.
3. Дэмантуйце пярэдні бампер (кіраўнік Дэталі кузава).
4. Адлучыце падводны шланг (хамут шланга, абцугі) і дэмантуйце.
5. Прыслабце балты.
6. Выміце тэлескоп.

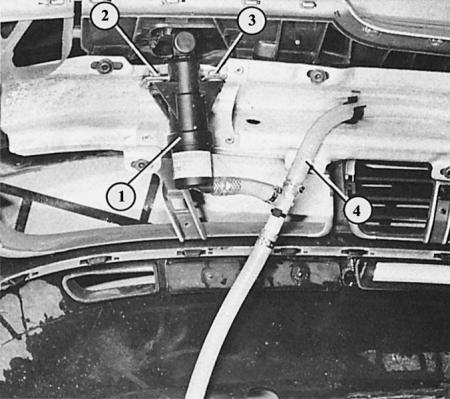

Тэлескоп сістэмы ачышчэння фар (1) прышрубаваны двума шрубавымі злучэннямі (2 і 3) да зваротнага боку бампера. На гэтай фатаграфіі бампер дэмантаваны. Лічбай "4" паказаны тоўсты які падводзіць шланг з адводам.

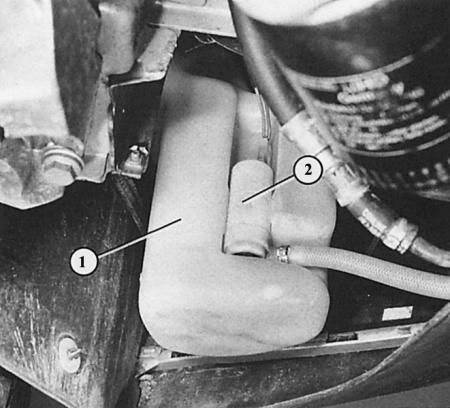

Электрычная вадзяная помпа (2) сістэмы ачышчэння фар замацаваны ўнізе на вялікім бачку з вадкасцю для абмывання шкла (1).
