Зъбен лагер - смяна

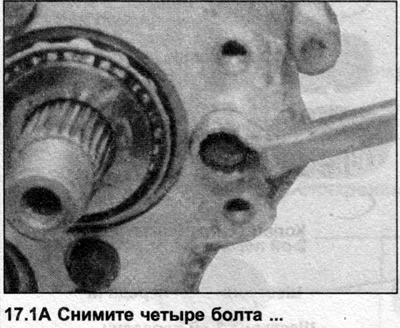

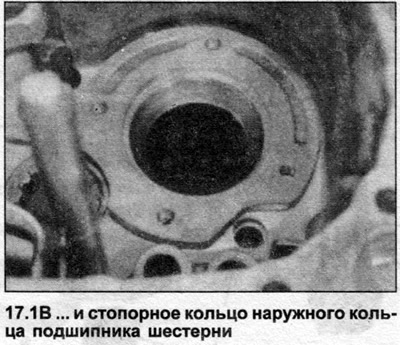

1. Изключете четирите болта, отстранете заключващия пръстен на външния пръстен на лагера, като обърнете внимание на разположението на скобите (снимка).

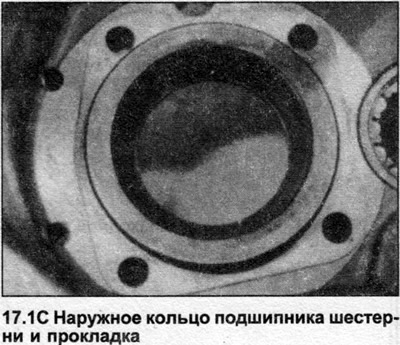

2. Избийте външния пръстен от носача на лагера, отстранете уплътнението.
3. Монтажът се извършва в обратен ред, но преди това е необходимо да се определи правилната дебелина на уплътнението зад пръстена.

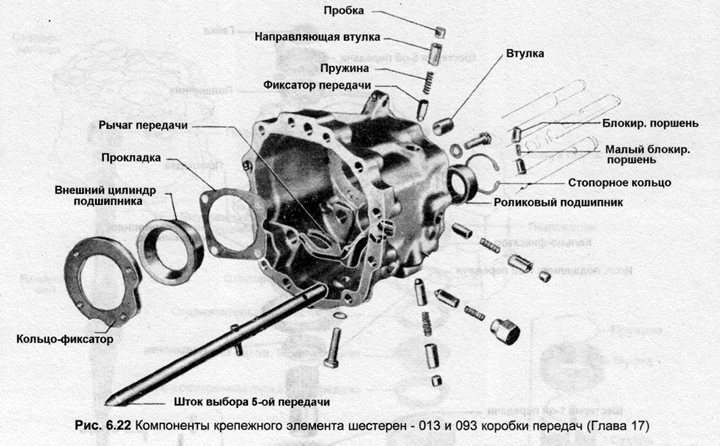

Държачи на механизма - премахване и монтаж

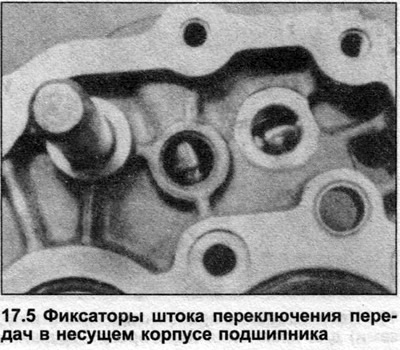

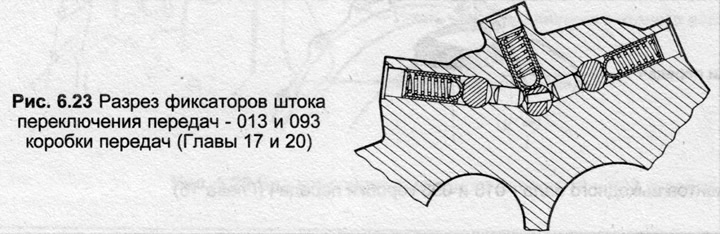

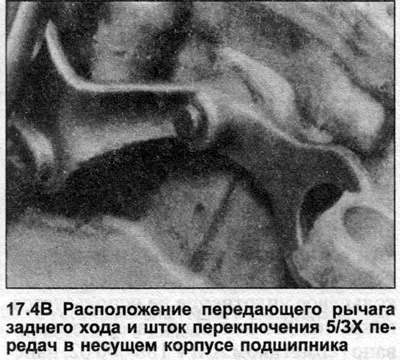

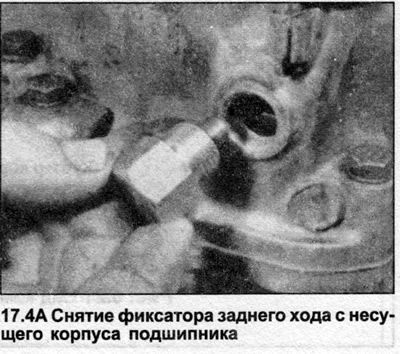

4. Преди да свалите рамото на трансмисията 3X, развийте и отстранете фиксатора от страната на носача на лагера. Трансферният лост се управлява от щифт в вала за превключване на скоростите 5/3X (снимка).
5. Всички скоби се отстраняват чрез пробиване на отвори 6 мм и завинтване на болтовете, издърпване навън (снимка).
Втулка на скоростния прът - отстраняване
6. Втулката може да се сваля и монтира с мек метален щифт.
Лагер на входния вал - смяна
7. Отстранете задържащия пръстен, натиснете лагера в носача на лагера.
8. Преди да инсталирате нов лагер, първо монтирайте пръстена, след това използвайте метална тръба, за да натиснете лагера в закопчалката, докато влезе в контакт с пръстена.
