Система за контрол на скоростта — премахване и монтаж на части
Audi 100 C3, дизел. Електрическо оборудване. Оборудване и инструменти

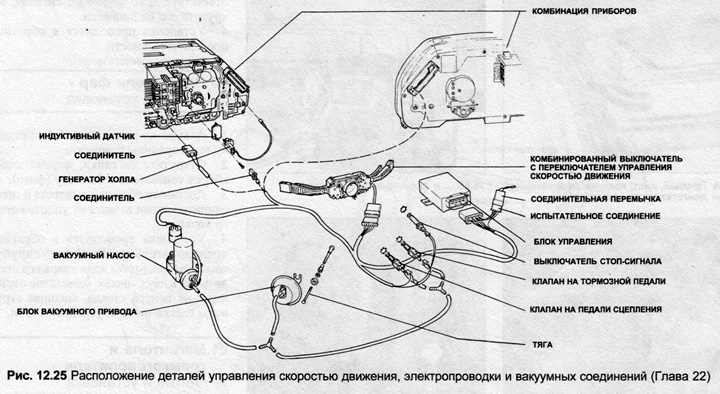

Системата за контрол на скоростта на пътя автоматично поддържа желаната скорост, когато се активира при скорости над 35 км/ч. Системата контролира позицията на връзката на дросела чрез вакуумно задвижващо устройство и поддържа постоянна скорост на движение. Вакуумният задвижващ блок се управлява от електронно управляващо устройство, което от своя страна получава информация от различни сензори. Системата може да бъде деактивирана от водача с помощта на превключвател или при всяко натискане на педала на съединителя или спирачката.

Блок за управление - демонтаж и монтаж

1. Изключете отрицателния кабел на акумулатора.

2. Отстранете облицовката под панела от страната на водача.

3. Изключете електрическото окабеляване, развийте закрепващите винтове и извадете контролния блок.

4. Монтажът се извършва в обратен ред.

Контролен превключвател - премахване и инсталиране

5. Контролният превключвател е част от комбинирания превключвател на кормилната колона, вижте Глава 5 за процедурата за премахване и инсталиране.

Вентили на педала на съединителя/спирачката

6. Изключете отрицателния кабел на акумулатора.

7. Отстранете декоративния панел или рафта за пакети, ако е необходимо, за да получите достъп до педалите на съединителя и спирачката.

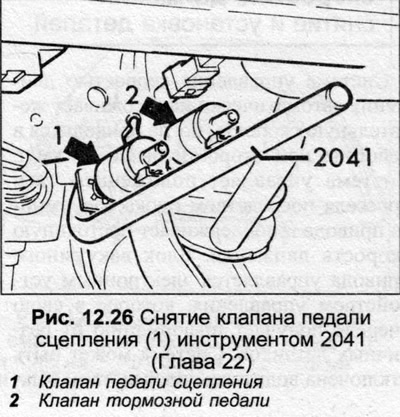

8. Изключете електрическото окабеляване и вакуумния маркуч от съответния вентил, след което извадете блока от държача. Предлага се специален инструмент Audi 2041 за отстраняване на клапаните, но дори и със специален инструмент, клапаните трябва да се изхвърлят след отстраняване, тъй като това ще повреди резбите.


9. За да инсталирате нови вентили, поставете ги в техните държачи, доколкото е възможно.

10. Повдигнете педала на съединителя или спирачката доколкото е възможно, за да регулирате клапана.

11. Инсталирайте облицовката, свържете батерията.

Вакуумно задвижване - демонтаж и монтаж

12. Разкачете връзката на дросела на вакуумното задвижващо устройство.

13. Откачете вакуумния маркуч.

14. Изключете контрагайката, отстранете блока на вакуумното задвижване.

15. Монтажът се извършва в обратен ред.

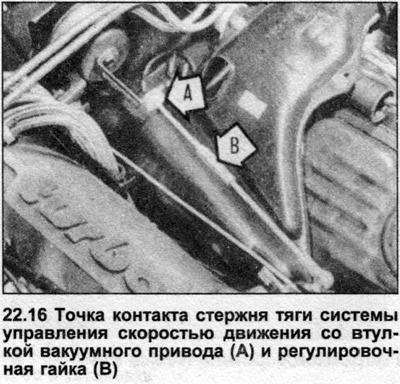

16. За да регулирате връзката, проверете хлабината в точката, където тяга на връзката докосва втулката на вакуумния задвижващ механизъм при покой на дросела (снимка). Пролуката трябва да бъде 0,1-1,0 mm. Ако е необходимо, регулирайте фиксиращата гайка в центъра на съединителната щанга.

Вакуум помпа - демонтаж и монтаж

17. Отстранете винтовете, закрепващи разширителния резервоар на охладителната система, преместете резервоара настрани.

18. Разкачете вакуумните маркучи и съединителя на електрическото окабеляване, след това развийте винтовете и отстранете помпата.

19. Монтажът се извършва в обратен ред.
