Предпазители

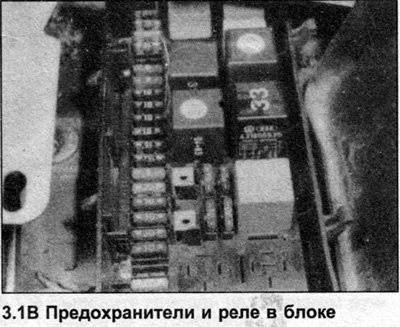

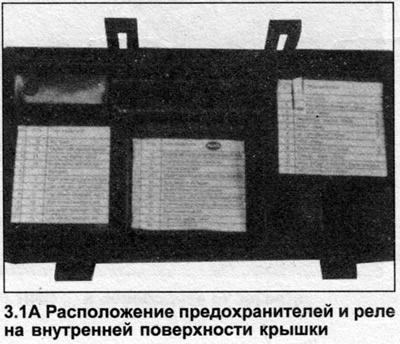

1. Кутията с предпазители се намира в задната част на двигателното отделение от дясната или лявата страна на камерата за съхранение, в зависимост от модела. За достъп до предпазителите откачете скобите на капака на кутията с предпазители и повдигнете капака. Местоположението на предпазителя, ограничението на тока и защитените вериги са посочени от вътрешната страна на капака (снимка). Всеки предпазител има определен цвят, токът е посочен върху тялото му (снимка).
2. Винаги сменяйте предпазителя с предпазител със същия ампераж. Никога не сменяйте предпазител повече от веднъж, без да откриете причината за проблема.
Релета и контролни блокове
3. Основните релета са разположени до предпазителите в кутията и има допълнителен хардуер за монтаж на реле в долната лява страна на панела.
4. Релетата могат да бъдат премахнати, като просто ги издърпате от гнездата им. Ако управляваната от реле система не работи и се подозира неизправност в релето, включване и изключване на системата, слушайте релето, то трябва да щракне. Ако е така, повредата е в части от системата. Ако релето не се включва, това означава, че не получава захранващо напрежение, комутационно напрежение или е дефектно.
5. Блоковете за управление на различни системи са разположени в различни части на автомобила. Местоположението на блоковете за управление е показано на фиг. 12.1, 12.2 и 12.3.

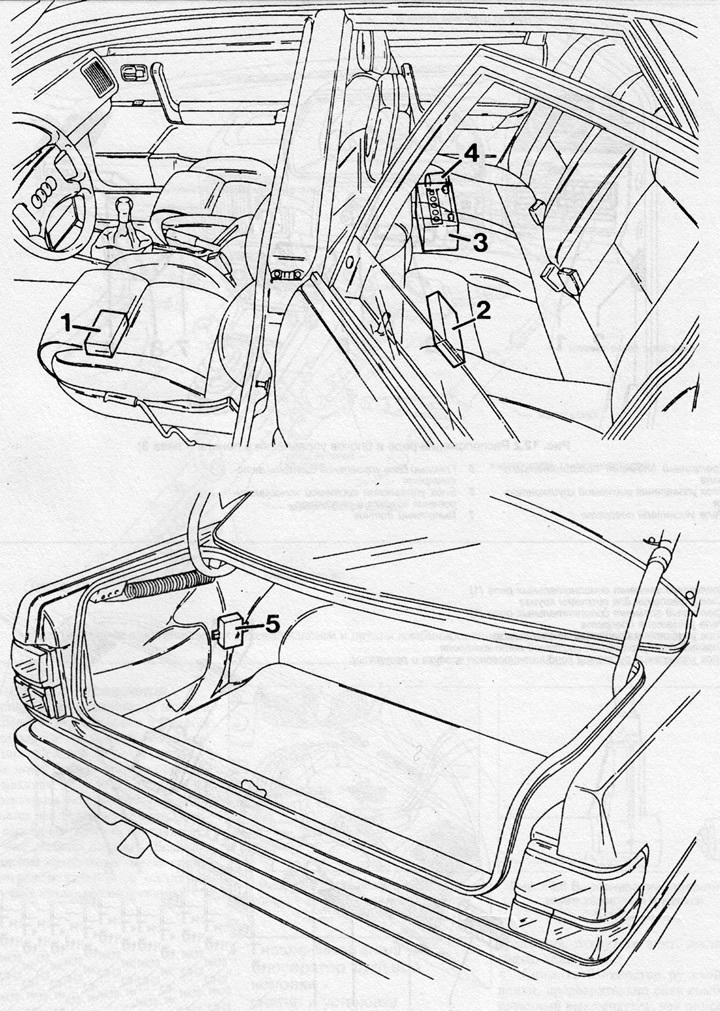

Фиг. 12.1. Разположение на блоковете за управление в купето и багажното отделение (Глава 3)
1 - Блок за управление на предните седалки с електрическо управление
2 - Блок за управление на антиблокиращата спирачна система
3 - Батерия
4 - Централна система за блокиране на помпата на двигателя
5 - Блок за управление на лампи с нажежаема жичка
Фиг. 12.2 Разположение на релета и управляващи блокове в панела (Глава 3)
1 - Закопчалка за допълнителни релета
3 - Блокът за управление на системата за круиз контрол
4 - реле на индекса на завой
5 - Основният блок за управление на системата за автоматично управление
6 - Блокът за управление на климатичната система и регулатора
7 - Сензор за надморска височина
Фиг. 12.3 Разположение на релета и управляващи блокове в панела (Глава 3)
1 - Монтажен елемент за допълнителни релета (1)
2 - Блок за управление на круиз системата
3 - Монтажен елемент за допълнителни релета (2)
4 - реле на индекса на завой
5 - Блок за управление на бордовия компютър
6 - Основният блок за управление на системата за автоматично управление
7 - Блокът за управление на климатичната система и регулатора
