- зарядка при постоянном токе;
- контрольно-тренировочный цикл;
- зарядка при постоянном напряжении;
- зарядка импульсным током;
- зарядка пульсирующим током;
- зарядка ассиметричным током;
- зарядка по Вудбриджу (правило ампер-часов).
У каждого из способов есть свои положительные и отрицательные стороны, которые мы кратко и рассмотрим.
Зарядка при постоянном токе
Заряд батареи производится при постоянной величине зарядного тока, равной:
- I = Q/10 - для кислотных аккумуляторов,
- I = Q/4 - для щелочных аккумуляторов,
где Q - паспортная емкость аккумулятора, Ач, I - средний зарядный ток, А.
Кислотные аккумуляторы особенно чувствительны к отклонению параметров зарядки от номинальных. Установлено, что зарядка чрезмерно большим током приводит к деформации пластин и даже к их разрушению. Зарядный ток, рекомендуемый в инструкции по эксплуатации аккумуляторной батареи, обеспечивает оптимальное протекание электрохимических процессов в аккумуляторе и нормальную его работу в течение длительного времени.
Степень заряженности аккумулятора можно контролировать по значениям плотности электролита и напряжения (для кислотных аккумуляторов) и только напряжения (для щелочных аккумуляторов).
Окончание зарядки кислотного аккумулятора характеризуется установлением напряжения на одном элементе аккумуляторной батареи, равного 2,5—2,6 В.
Кислотные аккумуляторы чувствительны к недозарядкам и перезарядкам, поэтому следует своевременно заканчивать зарядку.
Щелочные АБ менее критичны к режимам. Для них окончание зарядки характеризуется установлением на одном элементе постоянного напряжения 1,6—1,7 В.
Ниже мы будем рассматривать зарядку кислотных аккумуляторов, т. к. они более распространены и больше критичны к режимам эксплуатации и зарядки.
И так, для кислотных АБ рекомендуется ток заряда равный 0,1Q (0,1 от номинальной ёмкости при 20-часовом режиме разряда). Это значит, что для батареи ёмкостью 55 Ач ток заряда должен быть равен 5,5 А.
Для поддержания постоянства тока в течение всего процесса заряда необходимо регулирующее устройство.
Кроме того, надо периодически измерять плотность и температуру электролита, а также напряжение батареи, чтобы вовремя определить конец заряда. Если в течение 2 часов плотность электролита и напряжение батареи остаются постоянными, а при заряде заметно бурное газовыделение - батарея полностью заряжена.
Недостаток такого способа - необходимость постоянного (каждые 1—2 часа) контроля и регулирования зарядного тока, а также обильное газовыделение в конце заряда.
Для снижения газовыделения и повышения степени заряженности батареи целесообразно ступенчатое снижение силы тока по мере увеличения зарядного напряжения. Когда напряжение достигнет 14,4 В, зарядный ток уменьшают в два раза (2,75 ампера для батареи емкостью 55 Ач) и при таком токе продолжают заряд до начала газовыделения. При заряде батарей последнего поколения, которые не имеют отверстий для доливки воды, целесообразно при увеличении зарядного напряжения до 15 В ещё раз уменьшить ток в два раза.
Как уже писалось выше, батарея считается полностью заряженной, когда ток и напряжение при заряде сохраняются без изменения в течение 1—2 часов.
Для современных необслуживаемых АБ такое состояние наступает при напряжении 16,3—16,4 В в зависимости от состава сплавов решеток и чистоты электролита.
Обычно новая, приведенная в рабочее состояние батарея заряжается от 3 до 8 ч. Чтобы не произошел взрыв выделяющихся в конце заряда газов, нельзя подносить к батарее открытое пламя или отключать зарядное устройство путем отсоединения проводов под нагрузкой, не следует в это время пользоваться нагрузочной вилкой или пробником. Если температура электролита при заряде поднимется выше + 45°C, заряд прекратите и дайте электролиту остыть до +30°C.
Если в конце заряда плотность электролита окажется меньше или больше требуемой, надо отобрать резиновой грушей часть электролита и столько же долить в батарею в первом случае концентрированного электролита плотностью 1,40 г/см3, а во втором - дистиллированной воды. Затем продолжить заряд в течение получаса и снова проверить плотность электролита. Иногда может потребоваться несколько корректировок, прежде чем плотность электролита станет нормальной.
Как видите, при заряде способом постоянства тока все делается не спеша, заряжается батарея довольно долго и должна постоянно находится под контролем.
При заряде постоянным током в первую очередь насыщается поверхность электрода, и это мешает развитию процесса вглубь.
Впрочем, этим способом можно зарядить батарею и быстро. Для этого нужно только установить максимальный зарядный ток (ускоренный заряд), а все остальные операции делать так же, как и при обычном заряде.
Ускоренный, или форсированный, заряд
Ускоренный, или форсированный, заряд служит единственной цели - в кратчайший срок привести разряженную батарею в работоспособное состояние, что достигается применением больших зарядных токов.
Такой заряд батареи хотя и допустим, но старайтесь его избегать, потому что многократное его повторение значительно снижает срок службы батареи и поэтому в дальнейшем об ускоренном заряде мы говорить не будем.
Контрольно-тренировочный цикл
Контрольно-тренировочный цикл (сокращенно КТЦ) заключается в следующем. Батарею полностью заряжают постоянным током, затем разряжают током 10-часового режима до напряжения 10,2 В и вновь дают полный заряд. Этот цикл позволяет оценить фактическую емкость и реальные возможности «пожилой» батареи, а серия циклов в некоторых случаях несколько улучшает электрические показатели, если батарея ещё годна для дальнейшего использования.
Не следует только проводить эту операцию без нужды, поскольку каждый КТЦ отнимает частичку ресурса батареи. Принцип здесь таков: за свою жизнь аккумулятор может отдать вполне определенное количество энергии, а каждый полный разряд соответствует примерно 0,5—1,0% этого количества.
Зарядка при постоянстве напряжения
При заряде этим методом степень заряженности АКБ по окончании заряда напрямую зависит от величины зарядного напряжения, которое обеспечивает зарядное устройство. Так, например, за 24 часа непрерывного заряда при напряжении 14,4 В 12-вольтовая батарея зарядится на 75—85%, при напряжении 15 В - на 85—90%, а при напряжении 16 В - на 95—97%. Полностью зарядить батарею в течение 20—24 часов можно при напряжении зарядного устройства 16,3—16,4 В.
В первый момент включения, зарядный ток может достигать большой величины, в зависимости от внутреннего сопротивления (ёмкости) батареи. Поэтому зарядное устройство снабжают схемными решениями, ограничивающими максимальный ток заряда.
По мере заряда напряжение на выводах батареи постепенно приближается к напряжению зарядного устройства, а величина зарядного тока, соответственно, снижается и приближается к нулю в конце заряда (если величина зарядного напряжения выпрямителя ниже напряжения начала газовыделения). Это позволяет производить заряд без участия человека в полностью автоматическом режиме. Обычно критерием окончания заряда в подобных устройствах является достижение напряжения на выводах батареи при её заряде, равного 14,4+0,1 В. Однако, для удовлетворительного (на 90—95%) заряда современных необслуживаемых батарей с помощью выпускаемых промышленностью зарядных устройств, имеющих максимальное зарядное напряжение 14,4—14,5 В, потребуется более суток.
Несомненно, этот способ очень удобен, так как регулировать зарядный ток и следить за состоянием батареи при заряде не нужно, газовыделения из батареи нет. Но зарядить батарею полностью этим способом нельзя. Поэтому, используя в основном способ заряда батареи при постоянстве напряжения, старайтесь периодически сочетать его с полным зарядом при постоянстве силы тока.
Примечание
Методы зарядки при постоянном токе и при постоянном напряжении равноценны с точки зрения их влияния на долговечность батареи. С точки же зрения глубины и полноты заряда первый способ лучше. Но этот способ требует большего времени и постоянного контроля за процессом заряда. Заряд при постоянстве напряжения хотя и не обеспечивает полного заряда батареи, позволяет поддерживать её в рабочем состоянии. Этим способом батарея заряжается и на автомобиле.
Какой способ применить - это, конечно, дело вкуса, но лучше не пожалеть времени и зарядить батарею при постоянстве силы тока или чередовать эти способы.
В процессе эксплуатации пластины автомобильных аккумуляторов постепенно сульфатируются, это всё больше снижает ёмкость батареи. Наиболее эффективные способы борьбы с сульфатацией - поочередный заряд-разряд аккумулятора или пропускание через него так называемого «асимметричного» зарядного тока.
Зарядка импульсным током
Под импульсным зарядом подразумевают применение тока, который изменяет свою величину или напряжение периодически, через определенные интервалы времени. По характеру этих показателей импульсный ток разделяют на две разновидности: пульсирующий и ассиметричный (разъяснения см. ниже).
Зарядка пульсирующим током
Пульсирующим током называют такой, у которого величина меняется в пределах от нуля до максимального значения, сохраняя неизменной свою полярность. Пример характеристики пульсирующего тока показан на рис. 1.1.
Рис. 1.1. Заряд пульсирующим током: Сз - ёмкость, сообщённая аккумулятору за время импульса t.
Зарядка ассиметричным током
Асимметричный, или реверсивный, ток определяется наличием обратной амплитуды (см. пример на рис. 1.2), иными словами, в каждом цикле он меняет свою полярность. Однако количество электричества, протекающего при прямой полярности, больше, чем при обратной (отношение зарядной и разрядной составляющих равно 10:1, а длительностей импульсов - 1:2), что и обеспечивает заряд аккумулятора.

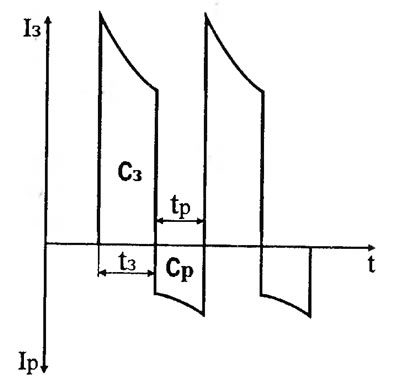

Рис. 1.2. Заряд ассиметричным током: Сз - ёмкость, сообщённая аккумулятору за время импульса tз; Ср - ёмкость, снятая с аккумулятора за время импульса tp.
Этот способ позволяет не только восстанавливать работоспособность засульфатированных аккумуляторных батарей, но и проводить профилактическую обработку исправных.
Зарядка по Вудбриджу (правило ампер-часов)
В1953 году Вудбриджем был сформирован так называемый закон ампер-часа величина зарядного тока аккумулятора (в амперах) не должна превышать величины недостающего до полной ёмкости заряда (в амперчасах).
Математически этот закон описывается экспонентой, изображённой на рис. 2.1.
Там же приведены несколько схем, практически реализующих правило ампер-асов при зарядке аккумуляторов.

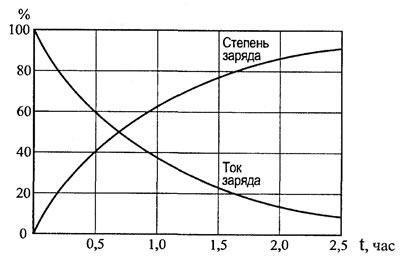

Рис. 2.1. График зависимости степени зарядки от тока заряда
