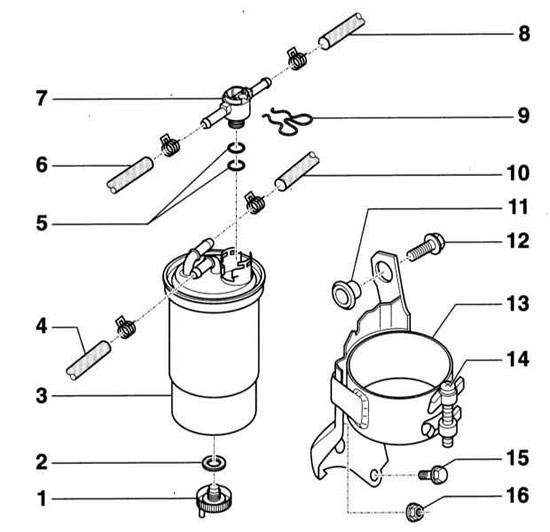

Топливный фильтр. Дизельный двигатель 1.9 л
- 1 — Пробка удаления воды
- 2 — Уплотнительное кольцо
- 3 — Топливный фильтр. Слева позади двигателя. Перед установкой заполните фильтр дизельным топливом
- 4 — Шланг подачи топлива. К сдвоенному насосу
- 5 — Уплотнительное кольцо. Обязательно замените
- 6 — Шланг возврата топлива. От сдвоенного насоса
- 7 — Регулировочный клапан. Стрелка указывает в сторону бака. При замене фильтра удалите стопорную скобу (9) и снимите регулировочный клапан с присоединёнными шлагами. Снимите топливные шланги. При установке фильтра обратите внимание на уплотнительные кольца
При температуре топлива:
- - ниже +15°С проход к фильтру открыт
- - свыше + 31°С проход к фильтру закрыт
- 8 — Шланг возврата топлива к топливному баку
- 9 — Стопорная скоба
- 10 — Шланг подачи топлива
- 11 — Резьбовая втулка
- 12 — Держатель
- 13 — Держатель
- 14 — Клеммный винт
- 15 — Болт, 15нм
- 16 — Гайка, 10Нм

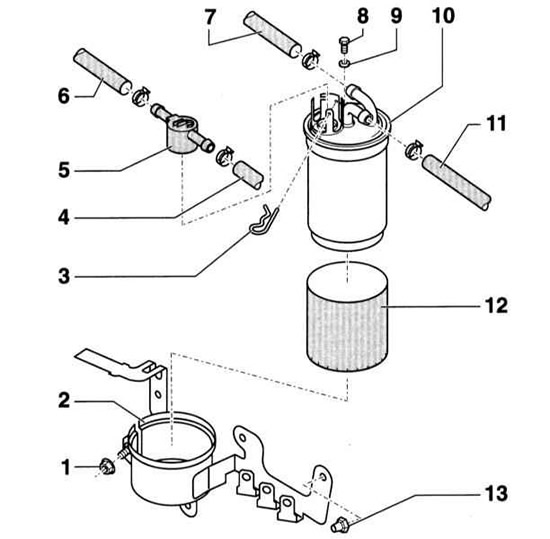

Топливный фильтр. Дизельный двигатель 2.5 л
- 1 — Гайка, 10Нм
- 2 — Держатель
- 3 — Стопорная скоба
- 4 — Шланг возврата топлива
- 5 Регулировочный клапан. Соблюдайте указания к позиции (7) илл.выше
- 6 — Шланг возврата топлива в топливный бак
- 7 — Шланг подачи топлива от топливного бака
- 8 — Пробка удаления воды, 4Нм
- 9 — Уплотнительное кольцо. Обязательно замените
- 10 — Топливный фильтр с уплотнительным кольцом регулировочного клапана (5). Справа сзади в двигательном отсеке. Направление потока обозначено стрелками. Перед установкой смочите дизельным топливом
- 11 — Шланг подачи топлива к ТНВД
- 12 — Пластмассовая вставка
- 13 — Гайка, 10Нм
Снятие
1. Соблюдайте меры безопасности и правила чистоты, изложенные в Разделе Общие сведения и меры безопасности.
Предостережение: Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.
2. Поднимите и установите автомобиль на подставки.

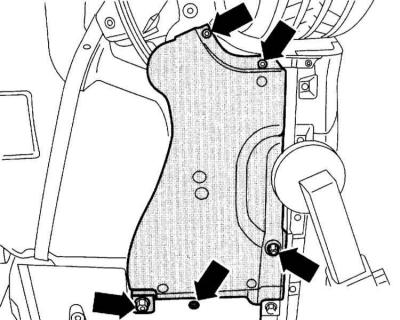

3. 3 Отсоедините правую крышку рядом с топливным баком (стрелки на сопроводительной иллюстрации).
4. Подставьте ёмкость под топливный фильтр.
Предостережение: Трубопровод подачи топлива находится под давлением! Перед вскрытием шлангового соединения накройте его толстой тряпкой. Затем снимите давление путем осторожного отсоединения шланга. Пользуйтесь защитными очками.

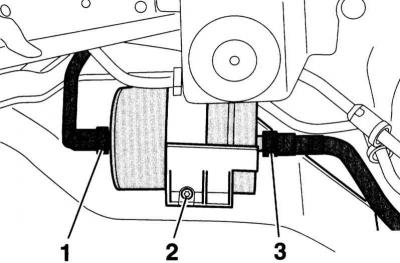

5. Отсоедините линии подачи топлива (1) и (3), для чего надавите на клавиши разблокировки.
6. Выверните винт (2).
7. Снимите топливный фильтр и слейте топливо в подставленную ёмкость.
Установка
1. Вставьте топливный фильтр в держатель так, чтобы метки (1) и (2) стояли напротив друг друга.
Предупреждение: Стрелка на фильтре указывает направления течения жидкости.
2. Затяните хомут крепления фильтра моментом 3Нм.
3. Дальнейшая установка выполняется в последовательности, обратной снятию.
Предостережение: После установки фильтра необходимо удалить воздух из системы.
