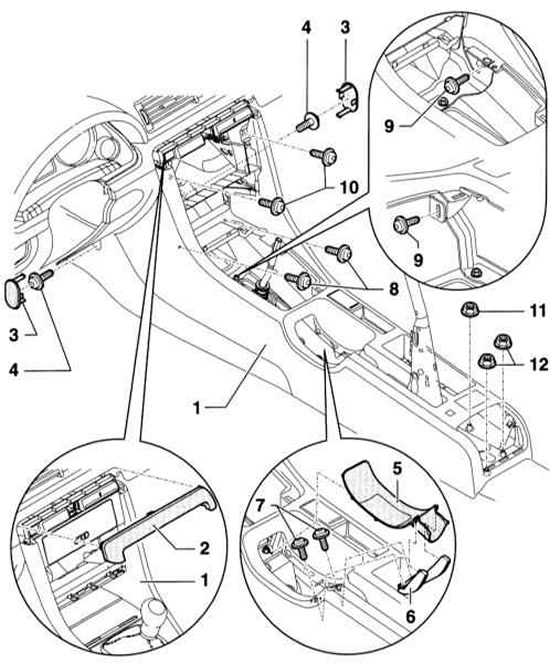

- 1 — Центральная консоль
- 2 — Накладка переключения
- 3 — Крышка
- 4 — Винты
- 5 — Крышка под рычагом стояночного тормоза
- 6 — Соединительный элемент
- 7 — Винты
- 8 — Винты
- 9 — Винты
- 10 — Винты
- 11 — Гайка, 26 Нм
- 12 — Гайки, 26 Нм
Снятие
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
2. Затяните стояночный тормоз.
3. Снимите облицовку рычага стояночного тормоза, обратитесь к Разделу Снятие и установка облицовки рычага стояночного тормоза.
4. АТ: Переместите селектор назад.
5. Снимите крышку рычага переключения и снимите рычаг.
6. Снимите переднюю и заднюю пепельницу, обратитесь к Разделу Снятие и установка пепельницы.
7. Снимите центральный подлокотник, если он установлен, обратитесь к Разделу Снятие и установка центрального подлокотника.
8. Снимите радиоприёмник, обратитесь к Разделу Снятие и установка радиоприёмника/навигационного прибора/CD-чейнджера.
9. Снимите панель управления отопителем/кондиционером, обратитесь к Разделу Снятие и установка блока управления отопителем/кондиционером.
10. Отсоедините от центральной консоли накладку переключения (2), обратитесь к Разделу Снятие и установка держателя напитков.
11. Выньте из центральной консоли правую и левую крышки (3) и выверните винты крепления в районе расположения ног.
12. Выньте с помощью пластмассового клина крышку (5) из центральной консоли под рычагом стояночного тормоза.
13. В зависимости от модели рассоедините разъём прикуривателя или блока управления навигацией.
14. Выверните 2 винта крепления (7) у соединительного элемента (6) и выньте соединительный элемент.
15. Выверните 2 винта (8) под пепельницей.
16. Выверните 4 винта (9), а также 2 винта (10) крепления центральной консоли (1).
17. Автомобиль с центральным подлокотником: Отверните гайку (11).
18. Отверните 2 гайки (12).
19. Потяните центральную консоль (1) назад и снимите с пола.
Предупреждение: Центральная консоль отделяется с трудом.
Установка
1. Установка выполняется в последовательности, обратной снятию. При этом гайки (11) и (12) затягиваются моментом 26Нм.
2. Присоедините отрицательный кабель (-) аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
