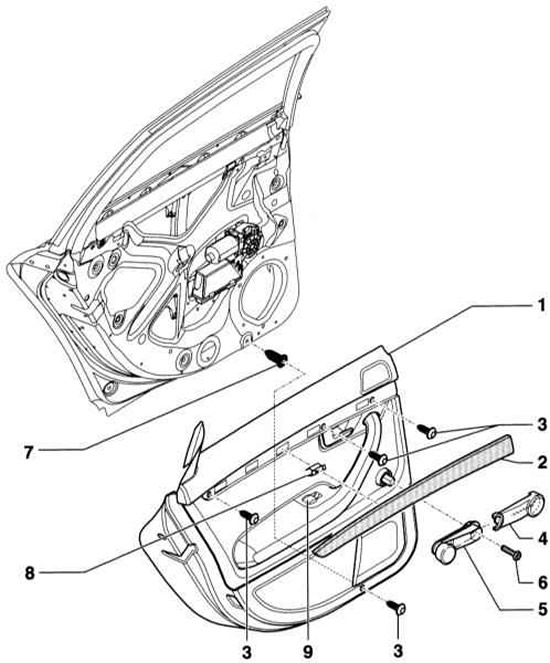

- 1 — Облицовка двери
- 2 — Декоративная планка
- 3 — Винты, 4 шт.
- 4 — Крышка
- 5 — Рукоятка стеклоподъёмника, ручной привод
- 6 — Винт
- 7 — Разжимная гайка, 4 шт.
- 8 — Зажимная гайка, 4 шт.
- 9 — Выключатель стеклоподъёмника
- В зависимости от оборудования.
Снятие
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
2. Отсоедините от облицовки декоративную планку (2) и снимите её вперед.
3. Выверните 4 винта (3).
4. Ручной стеклоподъёмник: Снимите ручку стеклоподъёмника (5).
5. Введите пластмассовый клин в районе зажимов между панелью двери и облицовкой и снимите облицовку с двери.
6. Немного отведите облицовку из рамы двери и отсоедините трос привода двери, обратитесь к Разделу Снятие и установка облицовки передней двери.
7. Рассоедините разъём выключателя стеклоподъёмника (9).
8. Снимите облицовку с рамы двери.
Установка
1. Перед установкой проверьте правильность положения зажимных гаек (8) и разжимных гаек (7) на раме двери.
2. Установка выполняется в последовательности, обратной снятию. При этом обратите внимание на то, что крючок (3) тяги показывает наверх.
3. Ручной стеклоподъёмник: Установите на место ручку стеклоподъёмника.
4. Присоедините отрицательный кабель (-) аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
Рукоятка стеклоподъемника
1. Введите отвёртку между крышкой (4) и ручкой стеклоподъёмника.
2. Снимите крышку с рукоятки стеклоподъёмника.
3. Выверните винт (6) и снимите рукоятку.
Установка
1. Установите рукоятку стеклоподъёмника в положение «на 6 часов» (± 15°) при закрытом окне на ось рукоятки.
