Правый задний фонарь А4 (для наглядности сделан разрез)

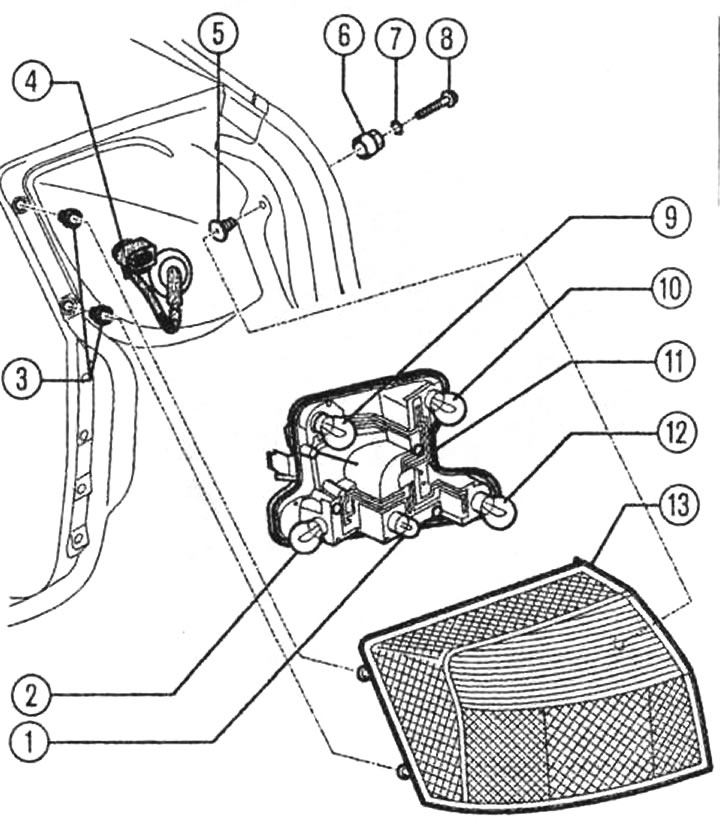

Детали и лампы заднего фонаря: 1 - лампа накаливания для заднего света (5 Вт), 2 - лампа накаливания сигнала торможения и заднего света (21/5 Вт), 3 - два зажима, 4 - разъем, 5 - удерживающая деталь, 6 - гайка (затянуть с моментом 12 Нм), 7 - уплотнительное кольцо круглого сечения (в случае повреждения заменить), 8 - винт (затянуть с моментом 6 Нм), 9 - лампа накаливания указателя поворота (21 Вт, оранжевая), 10 - лампа накаливания фары заднего хода (21 Вт), 11 - ламподержатель, 12 - лампа накаливания задней противотуманной фары (21 Вт), 13 - корпус фонаря.
1. Демонтаж: Откиньте вперед вырезку 1 облицовки багажника.
2. Выверните винт 3.
3. Повернув задний фонарь наружу (стрелка), открепите от кузова стопорный палец.

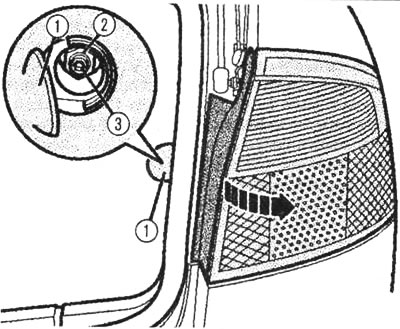

Это важно для демонтажа заднего фонаря: 1 - участок облицовки багажника, который откидывается вперед, 2 - гайка (12 Нм), 3 - винт (6 Нм).
4. На ламподержателе разъедините разъем.

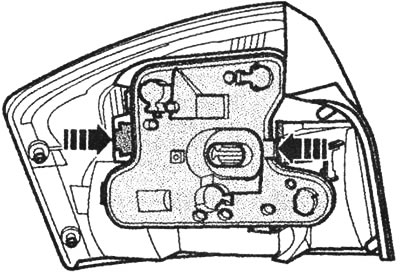

5. Сдавите фиксирующие скобы (стрелки) и выньте ламподержатель из заднего фонаря.
Ламподержатель в заднем фонаре
6. Выверните лампу (лампы) накаливания из патрона.
7. Установка осуществляется в обратной последовательности. Обратите внимание на положение уплотнения между кузовом и корпусом заднего фонаря.
8. Приставьте задний фонарь к кузову и вдавите фиксаторы в отверстия. Затяните моментом 6 Нм винт 3.
9. Ослабив гайку 2, задний фонарь можно выровнять относительно контура кузова таким образом, чтобы обеспечить равномерные зазоры.
