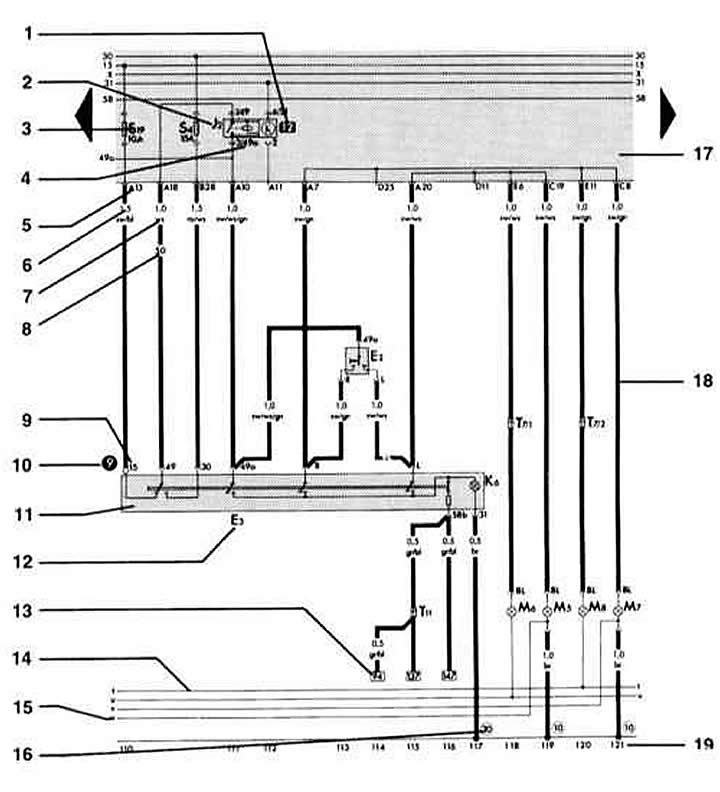

Обозначения на электрических схемах
Audi A3 Typ 8L. Электрооборудование. Электрические схемы

Главная > Ауди A3 > Typ 8L > Электрооборудование > Электрические схемы > Обозначения на электрических схемах
            0

1 – № реле
Обозначает место реле на плате реле.
2 – обозначение реле/прибора управления на плате реле
В легенде указано, как называется элемент.
3 – обозначение предохранителя
Например, предохранитель № 19 (10 А) на держателе предохранителя.
4 – обозначение штекерного соединения на плате реле
Например, контакт 3/49а:
3 контакт 3 на месте 12 платы реле
49а контакт 49а на реле/приборе управления.
5 – обозначение штекерного соединения на плате реле
Например, А13 – многоконтактный разъем А, контакт 13.
6 – сечение провода, мм2
7 – цвет провода
Сокращения приведены на с. 289.
8 – выдавленный номер на белом проводе
Облегчает идентификацию при большом числе белых проводов одного жгута.
9 – обозначение присоединительной клеммы
С обозначение клеммы, которое можно найти на оригинальной части.10 – точка измерения алгоритма поиска неисправностей
Число в черном круге указывает на рисунок или на алгоритм поиска неисправностей audi.
11 – обозначение выключателя аварийной сигнализации
12 – обозначение элемента
В легенде указано, как называется элемент.
13 – указание на наличие продолжения провода
Число в квадрате указывает координату продолжения.
14 – внутренняя связь (тонкий штрих)
Эта соединение не существует как провод.
15 – указание на наличие продолжения внутреннего соединения
Буква означает, где продолжается соединение в ближайшем элементе цепи.
16 – обозначение точки массы
В легенде указано положение точки массы в автомобиле.
17 – плата реле с держателем предохранителя
18 – кабель
19 – координата цепи
