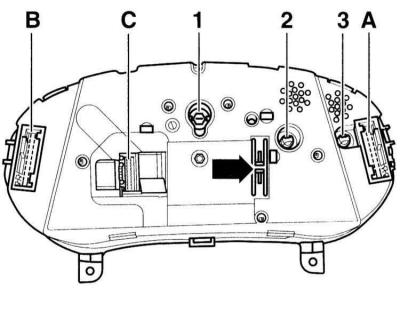

Разъемы на обратной стороне приборной доски
- А - разъем 32 контакта, синий
- В - разъем 32 контакта, зеленый
- С - разъем 20 контактов, красный. Только исполнение «Higline»
- 1 - контрольная лампа дальнего света, 1.2 Вт
- 2 - контрольная лампа антипробуксовочной системы ASR, 1.2 Вт (дополнительное оборудование)
- 3 - контрольная лампа указателя поворота прицепа, 1.2 Вт
В приборной доске могут быть заменены только контрольные лампы, которые являются лампами накаливания. При наличии каких–либо других неисправностей в блоке его необходимо заменить целиком.
Если приборную доску необходимо заменить, перед снятием следует считать данные из памяти неисправностей. Кроме того, с помощью диагностического прибора AUDI могут быть считаны и записаны значения указателя интервалов обслуживания и состояние счетчика пробега (работа СТО).
Предупреждение: Снятие рулевого колеса не требуется. На последующих иллюстрациях рулевое колесо для лучшего обзора не показано.
Снятие
1. Полностью вытяните рулевое колесо с механизмом регулировки и сместите его вниз.

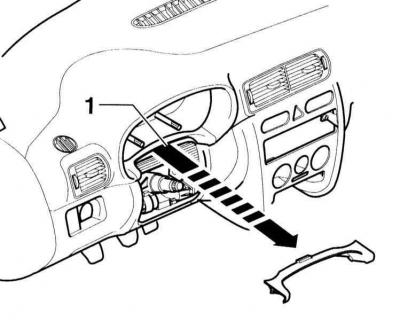

2. Нажмите сбоку крышку –1– вверх и затем вытяните крышку из панели приборов.

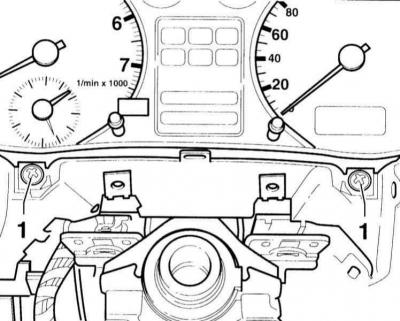

3. Выверните 2 винта с крестообразным шлицем –1–.
4. Выньте вперед комбинацию приборов.
5. Разрежьте соединитель кабеля с обратной стороны комбинации приборов.
6. Освободите стопоры штекера и разъедините штекерные соединения с обратной стороны комбинации приборов.
7. Замените поврежденные лампы, если это возможно.
Установка
1. Установка выполняется в последовательности, обратной снятию.
2. Если комбинация приборов заменялась, настройте указатель интервалов обслуживания и счетчик пройденного расстояния (работа СТО).
