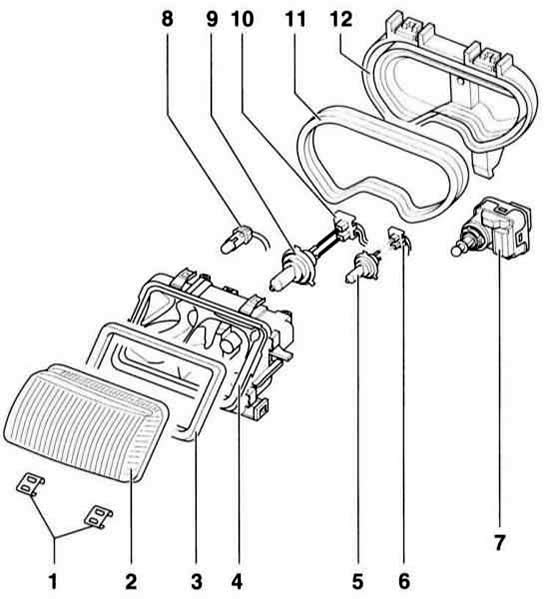

Фара с механизмом регулировки дальности света
- 1 - зажимы (6 шт.)
- 2 - рассеиватель
- 3 - уплотнение рассеивателя
- 4 - корпус фары
- 5 - лампа ближнего света
- 6 - разъем
- 7 - электродвигатель регулировки дальности света
- 8 - лампа стояночного света
- 9 - лампа дальнего света или дальнего света с противотуманным светом
- 10 - разъем
- 11 - уплотнение крышки корпуса
- 12 - корпус

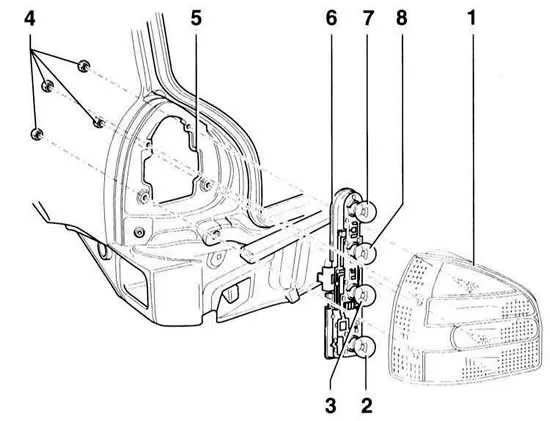

Задний фонарь
- 1 - корпус заднего фонаря
- 2 - лампа стоп–сигнала/заднего фонаря
- 3 - лампа фонаря заднего хода
- 4 - гайки, 4 Нм
- 5 - кузов
- 6 - держатель лампы
- 7 - лампа туманного фонаря
- 8 - лампа сигнала поворота
Рассеиватель и корпус фары могут заменяться независимо друг от друга.
Снятие
1. Снимите указатель поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.
2. Для исключения повреждения лакокрасочного покрытия при снятии фары обклейте бампер в районе фары.

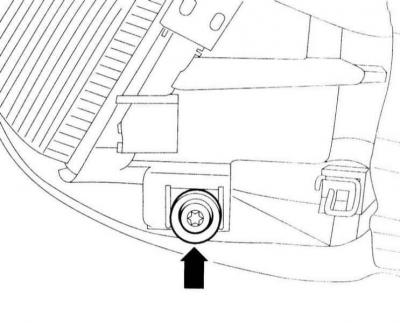

3. Выверните боковые болты крепления (стрелка на иллюстрации) ключом Torx Т30.

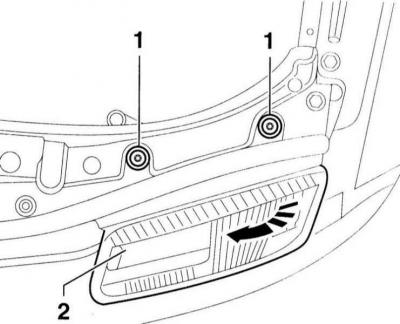

4. Выверните верхние болты крепления –1– ключом Torx T30.
5. Поверните фару –2– к центру автомобиля (стрелка) и затем выньте вперед из кузова.
6. Расстыкуйте разъем фары и регулировки дальности света.
Установка

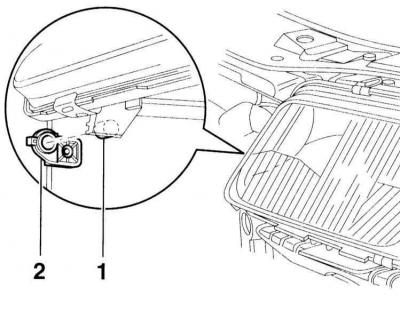

1. Вставьте фару сначала в районе центральной части автомобиля цапфой –1– в направляющую –2–.
2. Состыкуйте разъем фары и механизма регулировки дальности света.
3. Слегка закрепите фару, выставьте ее по контуру кузова и затяните моментом 6 Нм.
4. Установите указатель поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.
5. Проверьте регулировку фары на СТО.
