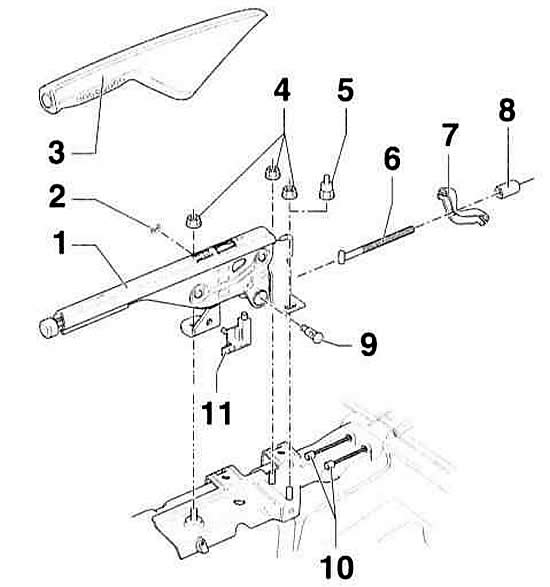

Рычаг стояночного тормоза с элементами крепления
- 1 - рычаг стояночного тормоза. Перед снятием снимите центральную консоль.
- 2 - стопорная шайба
- 3 - облицовка рычага стояночного тормоза. Снимается вперед
- 4 - гайка, 25 Нм
- 5 - переходник. Для автомобилей с центральным подлокотником
- 6 - тяга
- 7 - уравнитель
- 8 - регулировочная гайка
- 9 - палец опоры
- 10 - трос стояночного тормоза
- 11 - выключатель контроля стояночного тормоза
Снятие троса
Автомобили с передним приводом
1. Снимите заднюю центральную консоль, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
2. Отпустите стояночный тормоз.

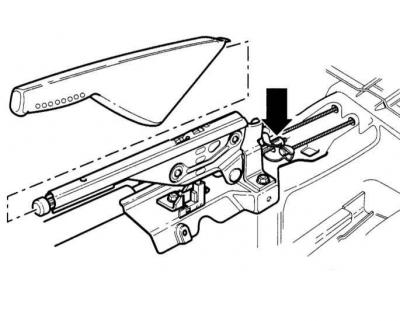

3. Отверните регулировочную гайку так, чтобы трос можно было снять с уравнителя. Отсоедините трос стояночного тормоза.
4. Отсоедините трос стояночного тормоза у суппорта, при этом обратитесь к подразделу Снятие и установка дисковых тормозных механизмов задних колес.
5. Маркируйте краской положение задних колес относительно ступиц. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса на стоящем на земле автомобиле. Поднимите заднюю часть автомобиля, поставьте ее на подставки и снимите задние колеса.

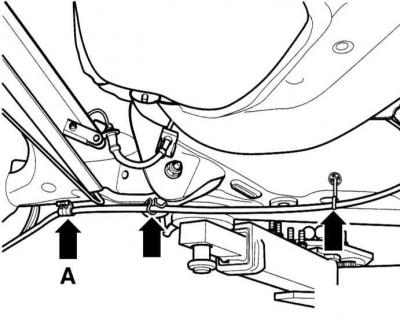

6. Отсоедините трос из держателя (А) у балки задней подвески и снимите с держателей.

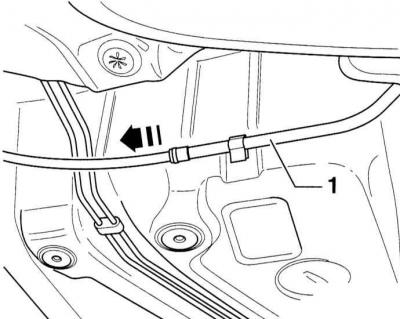

7. Отсоедините трос из держателя (А) у балки задней подвески и снимите с держателей
8. Выньте трос.
Установка
1. Вставьте трос в направляющую трубку.
2. Соедините трос с суппортом, при этом обратитесь к подразделу Снятие и установка дисковых тормозных механизмов задних колес.
3. Закрепите трос в держателе (А) на балке задней подвески. Зажимное кольцо у троса должно лежать в центре зажима.
4. Закрепите трос в держателях у балки задней подвески.
5. Закрепите трос на рычаге стояночного тормоза и немного затяните регулировочную гайку.
6. Отрегулируйте стояночный тормоз, при этом обратитесь к подразделу Регулировка стояночного тормоза.
7. Установите заднюю часть центральной консоли, при этом обратитесь к подразделу Снятие и установка центральной консоли.
