Стеклоподъемник и стекло окна двери
Окно двери
Снятие

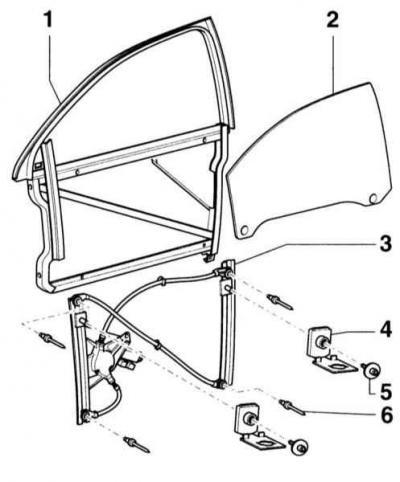

1. Опустите стекло –2– полностью вниз.
2. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
3. Снимите держатель регулировочных элементов двери –1–, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
4. Маркируйте фломастером положение стекла относительно опор –4– по высоте и в продольном направлении.
5. Выверните винты –5–.
6. Выньте стекло из опор –4– вверх.
Установка
1. Вставьте стекло в опоры –4–.
2. Повторная установка: установите стекло в соответствии с ранее нанесенными маркировками. Если устанавливается новое стекло, вставьте его в направляющую и сместите в направлении стойки В до упора.
3. Новое стекло: поднимите стекло стеклоподъемником без винта –5– полностью вверх и затем закройте опору –4–.
4. Вверните винты –5– и затяните их моментом 4.5 Нм.
5. Установите держатель, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
6. Установите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
Стеклоподъемник
Снятие
1. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
2. Снимите держатель –1–, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
3. Засверлите головки заклепок –6–.
4. Выбейте заклепки выколоткой.
5. Снимите стеклоподъемник –3–.
6. Выбейте заклепки из держателя.
Установка
1. Вставьте стеклоподъемник –3– в держатель –1–.
2. Закрепите стеклоподъемник новыми заклепками. Для этого применяется специальный инструмент, например, HAZET 1963.
3. Установите держатель, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
4. Установите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
