Привод отопителя и вентилятора
Audi 80 B4. Силовой агрегат. Отопление и вентиляция

Главная > Ауди 80 > Б4 > Силовой агрегат > Отопление и вентиляция > Привод отопителя и вентилятора
            0
Все функции, относящиеся к отоплению и вентиляции салона, в автомобилях AUDI 80 можно задавать из салона выключателями на блоке управления отопителем и вентилятором. От этих выключателей протянуты тросовые тяги к заслонкам в коробке воздухопритока. С помощью этих заслонок осуществляется управление воздушным потоком.

Снятие и установка всех тросовых приводов выполняются в целом одинаково.

1. Снимите вещевой ящик.

2. Снимите радиоприемник.

3. Снимите ручки всех трех поворотных выключателей на блоке управления отопителем и вентилятором.

4. Выверните два шурупа с крестообразной головкой, расположенные под поворотными выключателями.

5. Снимите панель блока управления отопителем и вентилятором.

6. Выверните четыре шурупа с крестообразной головкой.

7. Вытащите из проема на панели приборов сам блок управления отопителем и вентилятором. Полностью блок пока снять нельзя, но этого будет достаточно, чтобы обеспечить доступ к креплению тросовых тяг к элементам блока.

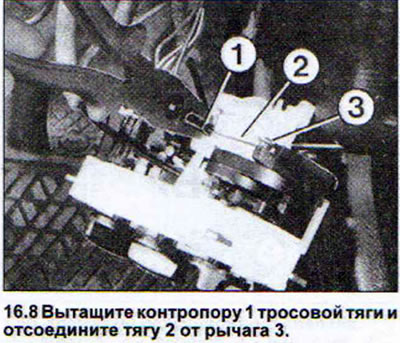

8. Вытащите контропору тросовой тяги с помощью отвертки (см. иллюстрацию)



9. Отсоедините тягу от рычага привода. Конец тросовой тяги завязан в виде ушка и навешен на рычаг привода. Оболочка тросовых тяг закреплена на ушках воздушных заслонок и зафиксирована пластмассовыми муфтами.
