Установка поршня в положение верхней мертвой точки цилиндра №1
Audi 80 B4. Силовой агрегат. Двигатель

При выполнении некоторых работ на двигателе, а также для установки поршня в ВМТ цилиндра № 1 коленчатый вал двигателя необходимо установить в соответствующее положение или же полностью провернуть. Коленчатый вал можно провернуть несколькими способами.

1-й способ

Установите автомобиль с механической коробкой передач на ровную поверхность и включите 5-ю передачу. Автомобиль толкайте вперед или назад.

2-й способ

Четырехцилиндровый бензиновый двигатель

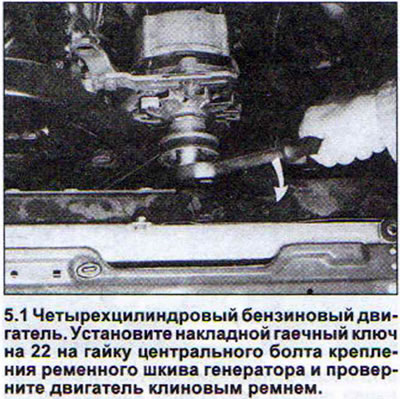

1. Установите накладной гаечный ключ на 22 на гайку центрального болта крепления ременного шкива генератора и проверните двигатель клиновым ремнем.



Если клиновой ремень будет проскальзывать, то одной рукой надавите на клиновой ремень на отрезке между его обоими шкивами, чтобы обеспечить его лучшее натяжение (см. иллюстрацию).

Пятицилиндровый бензиновый двигатель

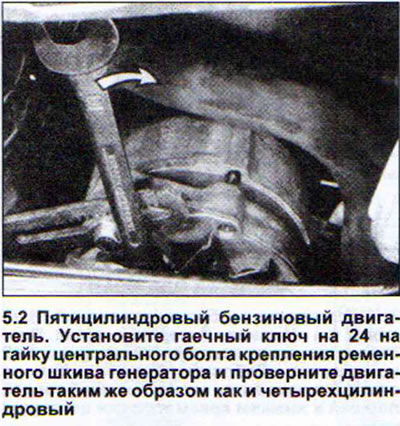

2. Установите гаечный ключ на 24 на гайку центрального болта крепления ременного шкива генератора и проверните двигатель таким же образом как и четырехцилиндровый (см. иллюстрацию).

Шестицилиндровый бензиновый двигатель

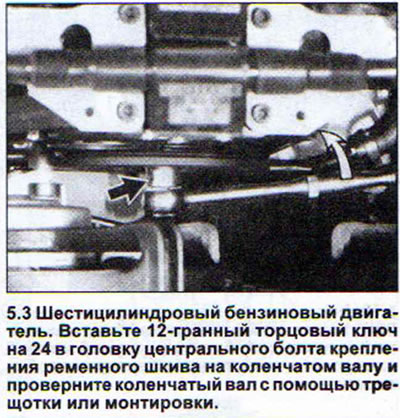

3. Вставьте 12-гранный торцовый ключ на 24 в головку центрального болта крепления ременного шкива на коленчатом валу и проверните коленчатый вал с помощью трещотки или монтировки (см. иллюстрацию).

Дизельные двигатели

4. Наденьте торцовый ключ на 24 с трещоткой на гайку центрального болта крепления ременного шкива генератора и проверните двигатель ручейковым ремнем.

Внимание: Не пытайтесь провернуть двигатель при снятом защитном кожухе зубчатого ремня за болт крепления шестерни зубчатого ремня распределительного вала. Возможен перескок зубчатого ремня и последующее повреждение двигателя.

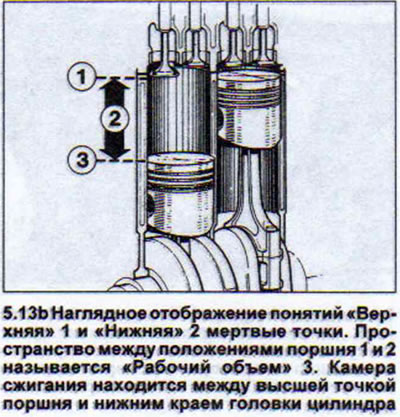

У четырехтактных двигателей поршень во время четырех рабочих тактов дважды становится в ВМТ. Один раз это происходит при воспламенении топливовоздушной смеси, а во второй - при выпуске отработавших газов с одновременным впуском топливовоздушной смеси. Обычно при выполнении регулировочных работ пользуются ВМТ поршня цилиндра №1.

Четырех- и пятицилиндровые бензиновые двигатели

5. Снимите крышку, отделяющую прерыватель от распределителя зажигания, а также бегунок распределителя и защитный кожух.

6. Установите бегунок распределителя на место и проворачивайте коленчатый вал до тех пор, пока контакт бегунка не встанет над небольшой насечкой на кромке распределителя. Это и будет ВМТ поршня цилиндра №1.

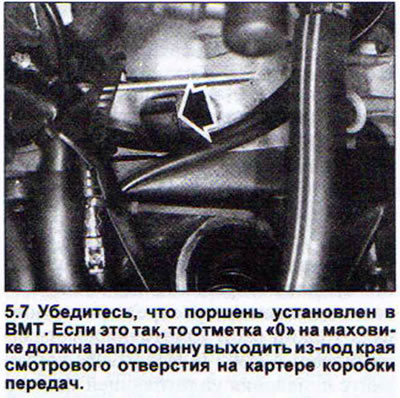

7. Убедитесь, что поршень установлен в ВМТ. Если это так, то отметка «О» на маховике должна наполовину выходить из-под края смотрового отверстия на картере коробки передач. При необходимости подайте коленчатый вал немного вперед или назад (см. стрелку на иллюстрации).

Шестицилиндровый бензиновый двигатель

8. Снимите левую и правую части защитного кожуха зубчатого ремня, см. соответствующую главу.

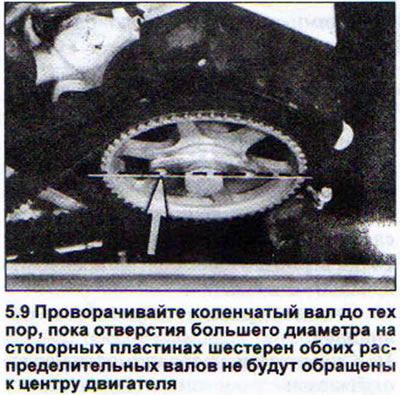

9. Проворачивайте коленчатый вал до тех пор, пока отверстия большего диаметра на стопорных пластинах шестерен обоих распределительных валов не будут обращены к центру двигателя (см. стрелку на иллюстрации).

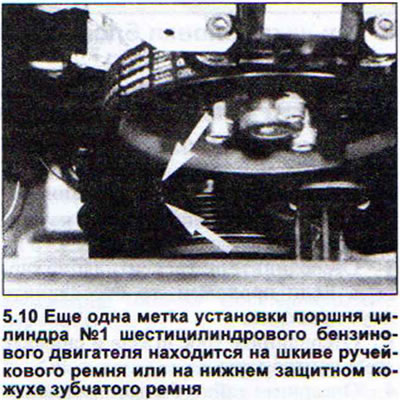

10. Убедитесь, что поршень установлен в ВМТ. Если это так, то отметка «0» на маховике должна наполовину выходить из-под края смотрового отверстия на картере коробки передач. При необходимости подайте коленчатый ват немного вперед или назад (см. стрелку на иллюстрации 5.7). Еще одна метка установки поршня цилиндра №1 шестицилиндрового бензинового двигателя находится на шкиве ручейкового ремня или на нижнем защитном кожухе зубчатого ремня (см. стрелки на иллюстрации 5.10).




11. Снимите крышку головки блока цилиндров.

12. Проверните двигатель рукой настолько, чтобы оба передних кулачка распределительного вала были обращены вверх.

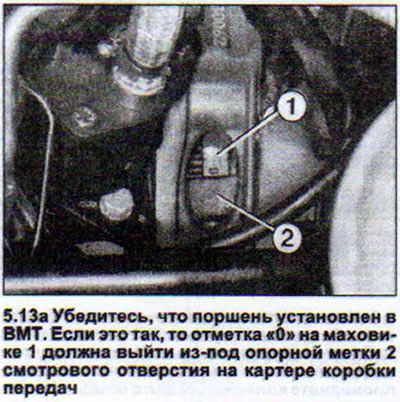

13. Убедитесь, что поршень установлен в ВМТ. Если это так, то отметка «0» на маховике 1 должна выйти из-под опорной метки 2 смотрового отверстия на картере коробки передач (см. иллюстрации).
