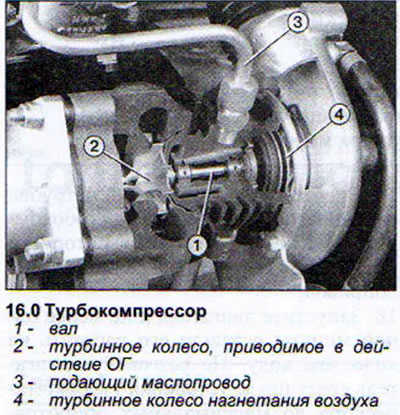

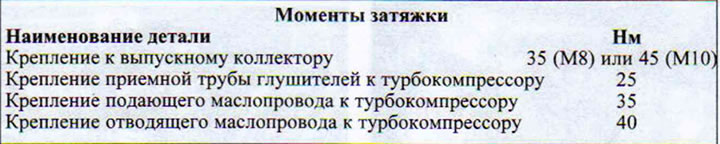

Турбокомпрессор представляет собой два турбинных колеса, установленных на одном валу. На одно колесо поступают отработавшие газы, приводящие это колесо в действие. Одновременно с вращением первого колеса вращается и второе, которое нагнетает атмосферный воздух в камеры сгорания (см. иллюстрацию 16.0).

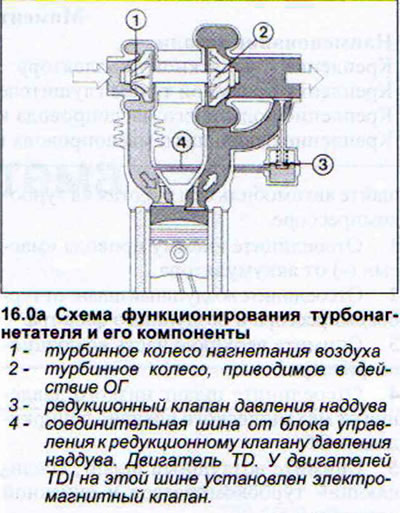

При таком функционировании турбокомпрессора с увеличением его оборотов будет осуществляться нагнетание излишнего воздуха в камеры сгорания и давление наддува станет таким, что его не выдержит двигатель (см. иллюстрацию 16.0а).

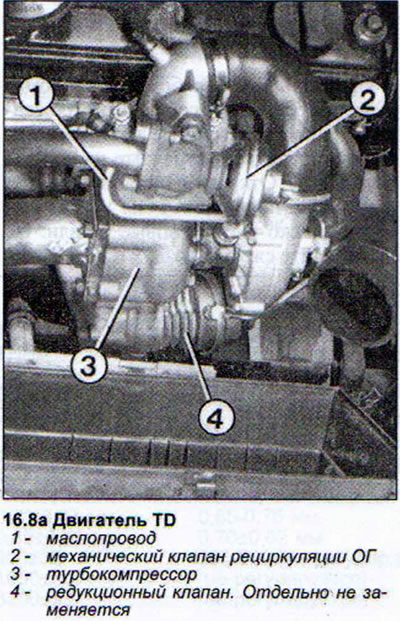

Во избежание такой ситуации на двигателях TD установлен редукционный клапан давления наддува. Этот клапан открывается, допуская только часть ОГ к турбинному колесу компрессора и удерживая таким образом давление наддува в пределах 0,83 бар.
Двигатель TDI также оснащен регулятором. Однако в этом случае регулятор функционирует иначе, чем у двигателей TD и ограничивает давление воздуха наддува. Это происходит с помощью электромагнитного клапана, расположенного в задней части моторного отсека с правой стороны. Этот клапан через тягу от мембранного клапана открывает редукционный клапан снижая давление воздуха наддува. Электромагнитный клапан управляется блоком управления системой питания согласно информации от датчика давления во впускном коллекторе. Датчик давления во впускном коллекторе соединен тонким шлангом с интеркулером (охладителем воздуха наддува). Таким образом, регулятор давления воздуха наддува в состоянии компенсировать уменьшение плотности воздуха в местностях с высоки м расположением над уровнем моря.
Электромагнитный клапан регулятора давления воздуха наддува — проверка
1. Убедитесь, что шланги, крепящиеся на клапане, не перепутаны.
2. Измерьте внутреннее сопротивление клапана. Для этого отсоедините штекер клапана.
3. Подсоедините к обоим контактам штекера чувствительный омметр. Он должен показать 24-28 Ом. В противном случае электромагнитный клапан ограничения давления воздуха наддува неисправен и подлежит замене.

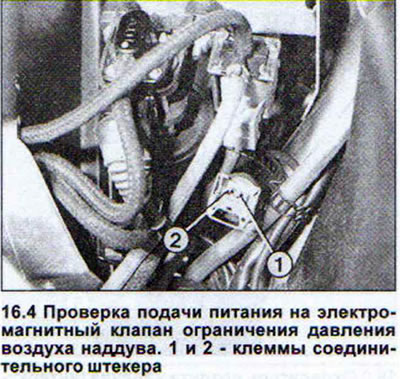

4. Проверьте поступление питания на электромагнитный клапан. Для этого подсоедините вольтметр к клемме 2 соединительного штекера и к «массе» (см. иллюстрацию).
5. Включите зажигание. Вольтметр должен показать напряжение аккумулятора. В противном случае имеет место обрыв провода питания.
Порядок проверки датчика давления во впускном коллекторе указан в соответствующей главе.
Мембранный клапан ограничения давления воздуха наддува — проверка
6. Прогрейте двигатель до рабочей температуры.
7. Проверьте штекер электромагнитного клапана ограничения давления воздуха наддува.

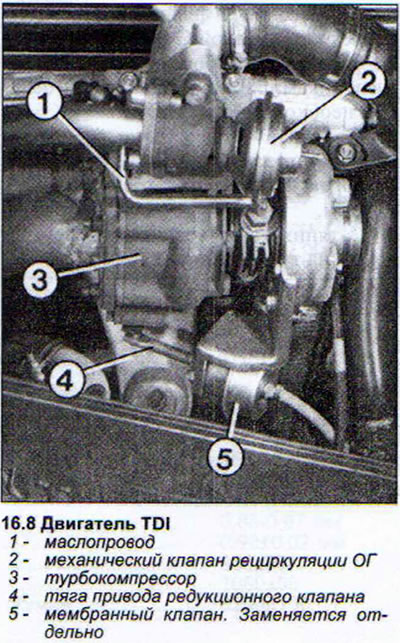

8. Запустите двигатель и увеличьте его обороты до максимума. Тяга привода редукционного клапана от мембранного клапана должна сместиться (см. иллюстрацию).
Указание: Немедленное выключение двигателя после продолжительной поездки с полной нагрузкой вредно для турбокомпрессора. Такое обращение с турбокомпрессором может привести к «закоксовыванию» нагнетателя. Подшипник вала рядом с колесом турбины из-за внезапного скопления горячего воздуха нагревается до такой степени, что вся смазка в подшипнике сгорает и налипает при этом на трущиеся поверхности. Если глушение двигателя выполняется таким образом постоянно, то турбокомпрессор долго не выдержит. Поэтому после продолжительной поездки в режиме «Полная нагрузка» рекомендуется двигатель не глушить, а дать ему некоторое время поработать на холостом ходу.
