Снятие
1. Снимите тормозной барабан.
2. Отожмите пассатижами зажим пружины опорного пальца тормозной колодки и поверните его на 90°. Опорный палец при этом удерживайте с тыльной стороны опорного щита, чтобы он не прокручивался вместе с зажимом (см. иллюстрацию).

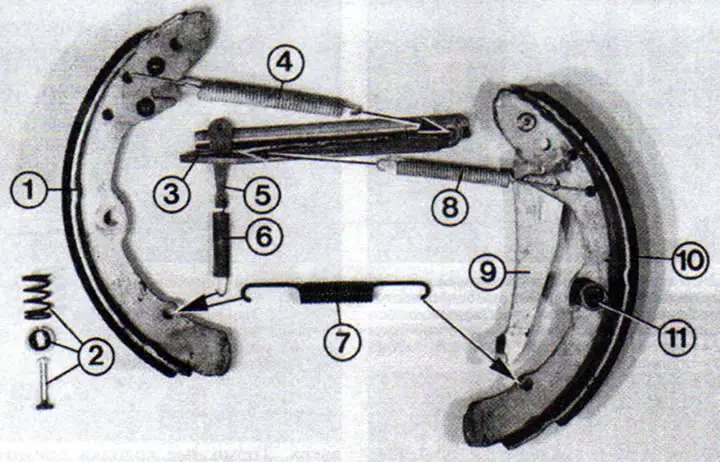

4.2 Детали барабанного тормозного механизма задних колес. Стрелками отмечены места крепления пружин
1 - передняя тормозная колодка
2 - опорный палец тормозной колодки с пружиной и зажимом
3 - разжимная планка
4 - верхняя стяжная пружина колодок
5 - клин механизма автоматического регулирования зазора между колодками и барабаном
6 - возвратная пружина клина
7 - нижняя стяжная пружина колодок
8 - опорная пружина разжимной планки
9 - рычаг привода стояночного тормоза
10 - тормозная накладка задней тормозной колодки
11 - опорный палец тормозной колодки
3. Снимите зажим и направляющую пружину.
4. Отсоедините возвратную пружину клина механизма автоматического регулирования зазора между колодками и барабаном.
5. Отсоедините снизу тормозные колодки от опорной пластины, а сверху - от упоров поршней колесного цилиндра.
6. Отсоедините трос привода стояночного тормоза от тормозных колодок.
7. Снимите верхнюю и нижнюю стяжные пружины тормозных колодок.
8. Извлеките из разжимной планки клин механизма автоматического регулирования зазора между тормозными колодками и барабаном.
9. Отсоедините опорную пружину разжимной планки. При необходимости зажмите разжимную планку в тиски.
Установка
10. Зажмите разжимную планку в тиски для установки опорной пружины на тормозной колодке.
11. Закрепите опорную пружину на второй тормозной колодке и вставьте сверху клин механизма автоматического регулирования зазора. Его язычок должен быть обращен к тормозной колодке.
12. Закрепите на задней тормозной колодке рычаг привода стояночного тормоза и верхнюю стяжную пружину.
13. Закрепите на рычаге привода трос стояночного тормоза прежде чем установить тормозные колодки на место.
