Проверка и регулировка натяжения зубчатого ремня
Audi 80 B3. Силовой агрегат. Бензиновый двигатель

Внимание: Здесь описывается порядок работы только для бензинового двигателя.

4-х цилиндровый двигатель

Ослабление

Снять верхнюю крышку зубчатого ремня.

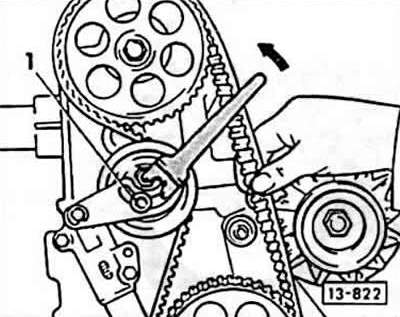

Надеть на натяжной ролик приспособление HAZET 2587 или подходящий гаечный ключ.

Ослабить крепежную гайку натяжного ролика накидным ключом.

Повернуть ролик влево и ослабить зубчатый ремень.

Внимание: Если зубчатый ремень снимался или перемещался, следует заново установить фазы газораспределения.

Натяжение

Повернуть натяжной ролик направо в направлении стрелки и натянуть зубчатый ремень.

Натяжение должно быть таково, что зубчатый ремень посередине между шестернями распределительного и промежуточного валов, можно было повернуть указательным и большим пальцами на 90°.

Затянуть стопорную гайку на натяжном ролике с усилием 45 Нм.

Двигатель 115 л. с., буквенное обозначение AAD

Этот двигатель оснащен термонатяжным роликом. Этот ролик автоматически компенсирует обусловленное температурой изменение длины зубчатого ремня, однако в рамках технического обслуживания зубчатый ремень следует подтягивать.

Ослабление

Ослабить зубчатый ремень на 4-х цилиндровом двигателе без терморолика. Для этого ослабить болт -1 -

Натяжение

Двигатель должен иметь комнатную температуру.

Повернуть гайкодержатель в направлении стрелки и натянуть зубчатый ремень.

При правильном натяжении зубчатый ремень посередине между шестернями распределительного и промежуточного валов можно повернуть указательным и большим пальцем на 90°.

Затянуть болт -1 - с усилием 20 Нм

Установить верхнюю крышку зубчатого ремня

Запустить двигатель. Если зубчатый ремень свистит, значит, он слишком сильно натянут.

5-ти цилиндровый двигатель

Ослабление

Снять крышку зубчатого ремня.

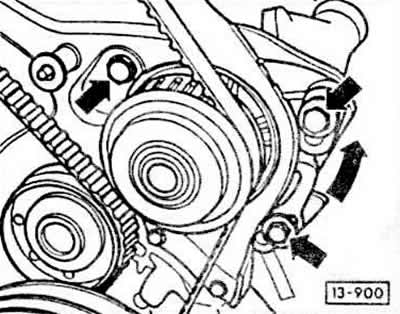

Ослабить 3 болта крепления водного насоса системы охлаждения, повернуть насос вправо и ослабить зубчатый ремень.

Натяжение

Повернуть водяной насос с помощью монтировки влево (вверх) и натянуть зубчатый ремень.

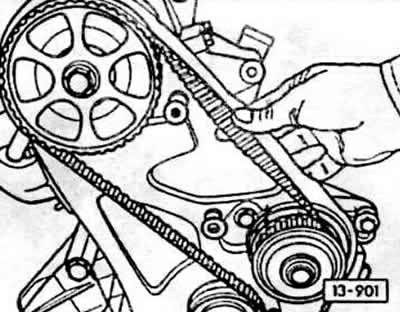

При правильном натяжении зубчатый ремень посередине между шестерней распредвала и водяным насосом можно повернуть указательным и большим пальцем на 90° (¼ оборота).


Затянуть болты крепления водяного насоса системы охлаждения

Еще раз проверить натяжение зубчатого ремня

Установить крышку зубчатого ремня.

Запустить двигатель. Свистящий зубчатый ремень свидетельствует о его чрезмерном натяжении.
