Audi 80 B3. Электрооборудование. Электрические схемы

Главная > Ауди 80 > Б3 > Электрооборудование > Электрические схемы > Освещение “бардачка”, багажника, номерного знака, двигательного отсека...
            0

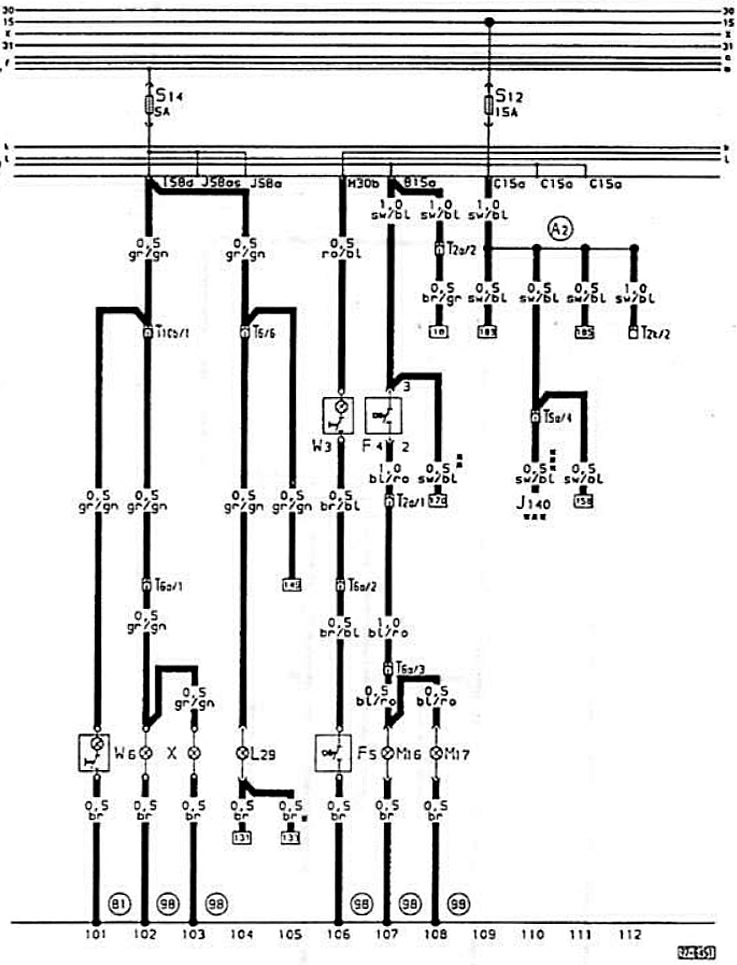

Освещение "бардачка", багажника, номерного знака, двигательного отсека, фонарь заднего хода:



F4 - выключатель фонарей заднего хода 107
F5 - выключатель освещения багажника 106
J140 - прибор управления задержки выключения освещения салона 10
L29 - лампа освещения двигательного отсека 104
М16 - лампа левого фонаря заднего хода 107
М17 - лампа правого фонаря заднего хода 108
Т2а - штекерное 2-контактное соединение, белый, за приборной доской слева 107, 108
Т2k - штекерное 2-контактное соединение, белый, за приборной доской слева 102
Т5а - штекерное 5-полюсное соединение, в дополнительной коробке реле 110
Т6 - штекерное 6-полюсное соединение, черный, в дополнительной коробке реле 104
Т6a - штекерное 6-полюсное соединение. белый, в багажнике слева 102, 106, 107
T10b - штекерное 1-полюсное соединение, коричневый, в дополн. коробке реле 102
W3 - освещение багажника 106
W6 - освещение "бардачка" 101
X - освещение номерного знака 102, 103
[81] - соединение с массой, в жгуте проводов приборной доски 101
[98] - соединение с массой, в жгуте проводов крышки багажника 102-108
* - только при оснащении отапливаемым соплом стеклоомывателя 105
** - только у автомобилей с автоматической коробкой передач 108
*** - только при оснащении системой задержки внутреннего освещения 110
