Замена ламп
Audi 80 B3. Электрооборудование. Освещение и приборы

Выключить выключатель соответствующей лампы или отсоединить кабель массы от батареи.

Открыть капот.

Вынуть полимерную облицовку с обратной стороны фар. Для этого на левой фаре облицовку отвинтить, а на правой фаре вынуть облицовку вверх.

Фары/стояночный свет

Повернуть крышку влево и открыть байонетный замок. У AUDI 90 откинуть проволочную скобу.

Отключить многоконтактный штекер.

Сжать скобы крепления лампы и откинуть назад.

Вынуть неисправную лампу фары.

Если необходимо, вынуть из отражателя патрон лампы стояночного света.

Вдавить лампу стояночного света в патрон, повернуть влево и вынуть.

Новую лампу стояночного света утопить в патрон, повернуть вправо и зафиксировать.

Вставить патрон в отражатель.

Вставить новую лампу фары так, чтобы носик фиксатора на тарелке лампы лежал против выемки на отражателе. Средний из трех флажков разъема обращен вверх.

AUDI 90: вставить лампу Н1 для внутреннего дальнего света так, чтобы срез тарелки лампы был сверху, а оба утолщения вошли в отверстия.

Защелкнуть скобу на цоколе. Сжать проволочную скобу и защелкнуть в носике крепления.

Присоединить многоконтактный разъем.

Установить крышку, повернуть вправо и зафиксировать. У AUDI 90 крышку надеть так, чтобы носик на фаре вошел в выемку крышки. Нажать проволочную скобу.

Передние указатели поворотов AUDI 80

Лампу можно заменить, не снимая указатель поворотов.

Повернуть влево и вынуть патрон лампы.

Вдавить лампу в патрон, повернуть влево и вынуть.

Утопить новую лампу в патрон и повернуть вправо.


Вставить патрон лампы и повернуть вправо.

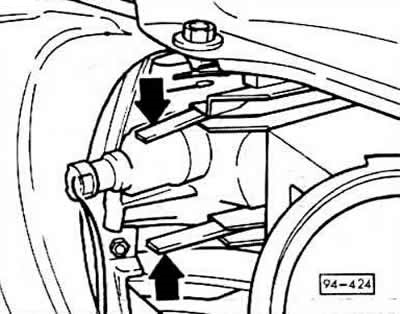

Если требуется снять указатели поворотов, сжать фиксаторы -стрелки- и выдвинуть фонарь вперед.



Привинтить или вставить в направляющие облицовку фары.

Проверить работу новой лампы, при необходимости предварительно подключить кабель массы.

Закрыть капот.

Передние указатели поворотов AUDI 90

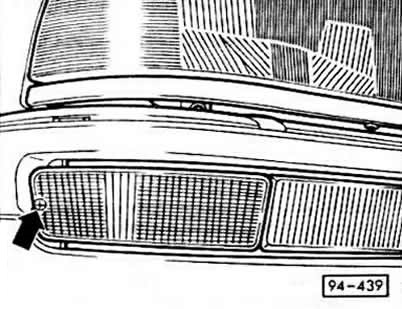

Вывернуть винт с крестовым шлицем и вынуть вперед указатель поворотов.

Повернуть влево и вынуть цоколь лампы.

Вставить новую лампу.

Вставить и привинтить указатель поворотов.

Противотуманные фары AUDI 80

Осторожно снять экран противотуманной фары.

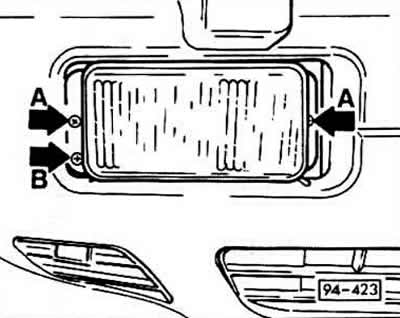

Вывернуть два винта -А- и вынуть корпус.

Отсоединить проволочные скобы, заменить галогенную лампу. Присоединить проволочные скобы.

Противотуманные фары AUDI 90

Снять указатель поворотов.

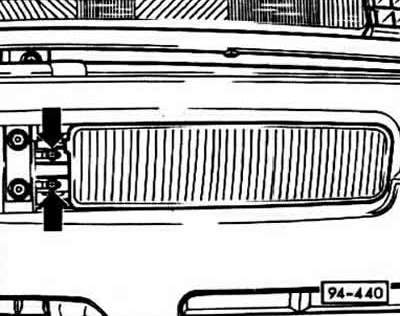

Отвинтить два винта и вынуть корпус в сторону.

Отсоединить проволочную скобу, заменить галогенную лампу.

Присоединить проволочную скобу, установить корпус.

Установить указатель поворотов.
