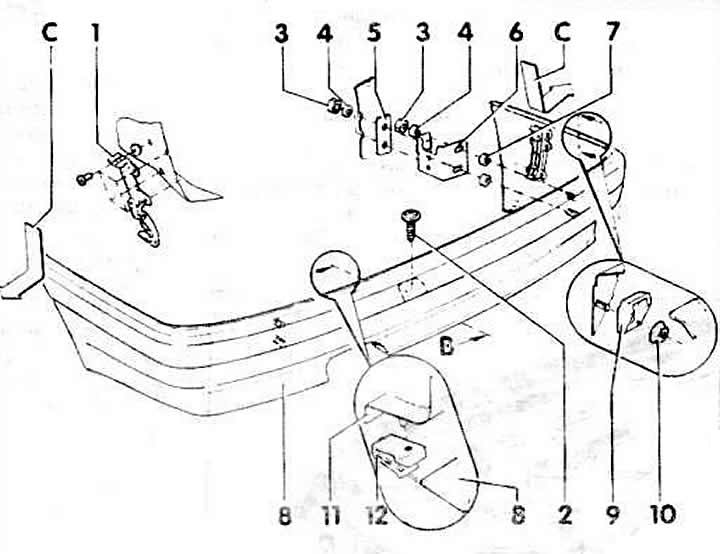

1 - направляющая деталь
Нажать концы бампера вниз -стрелка С- и вынуть из направляющих наружу.
2 - винт с крестовым шлицем
3 - гайки, 23 Нм
4 - подкладная шайба
5 - прокладка
6 - кронштейн
7 - дистанционная шайба
8 - бампер
При снятии оттянуть конец бампера от кузова При установке вставить бампер снизу в 4 защелки.
Внимание: с 9.88 бампер сбоку не закрепляется.
Зазор между бампером и кузовом сбоку от багажника у AUDI 80/Coupe: 9+1 мм по всей длине. AUDI 90 8+1 мм.
9 - дистанционный элемент
Только с правой стороны
10 - полимерная гайка
11 - деталь задней части
12 - 4 крепежные защелки
Внимание: Если заменяется самоклеящееся уплотнение бампера сзади справа, соблюдать размер, расстояние до задних крепежных болтов направляющего элемента составляет 280 мм.
