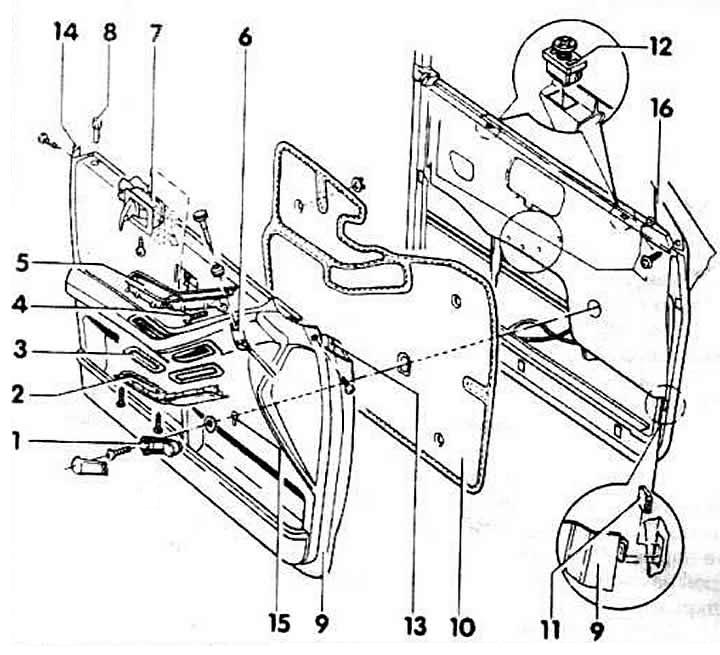

1 - рукоятка открывания окна
Винт смазать контровочным средством, например V.A.G. AMW 197 ООО 001.
2 - нижняя часть подлокотника
При монтаже выступ защелки должен заходить в вы -рез верхней части
3 - прокладка
4 - винты с крестовым шлицем
5 - верхняя часть подлокотника
6 - установка зеркала
7 - ручка открывания двери изнутри
8 - кнопка блокировки открывания
9 - обшивка
10 - звукопоглощающая прокладка
Крепится на обшивке на скобках. При снятии обшивки может не сниматься.
11 - подкладки под крючки
Вставляются в отверстия двери, но для облегчения монтажа могут cnei ка приклеиваться.
12 - пластмассовый вкладыш
Для регулировки по высоте при установке новой обшивки.
13 - передний переходной элемент
Частично приклеен к раме, осторожно отделить и снять. Клей: V.A.G. D001300
14 - задний переходной элемент
Частично приклеен к раме, осторожно отделить и снять. Клей: V.A.G. D001300.
15 - прокладка
Для ручки открывания окна.
16 - накладка
При снятии обшивки не снимается.
Снятие
Подцепить маленькой отверткой и снять ручку установки зеркала. Снять наружный установочный диск.

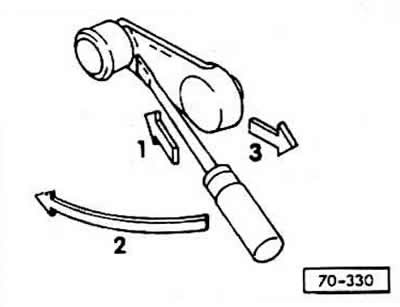

Снять ручку открывания окна. Для этого, как показано на рисунке, ввести маленькую отвертку между ручкой и накладкой -1-, при этом накладка отщелкивается. Стянуть накладку -3- назад. При необходимости повернуть рукоятку по направлению стрелки -2-.
Удерживая рычаг, вывернуть винт с крестовым шлицем ручки окна. Снять винт с шайбой и стянуть рычаг с оси стеклоподъемника.
Снять пластмассовую облицовку с оси стеклоподъемника.
Вывернуть винт с крестовым шлицем на лицевой стороне спереди и сзади.
Вывернуть 2 винта нижней части подлокотника, потянуть сзади вниз и вытащить назад.
Вывернуть 4 винта верхней части подлокотника и снять их с шайбами.
Верхнюю часть подлокотника сначала потянуть немного вверх спереди. Элемент установки зеркала снять вниз, для чего приподнять два полимерных крюка, подлокотник снять.
Снять узел открывания двери изнутри. Для этого ручку поставить в положение открыто, благодаря чему станет видимым отверстие винта крепления. Вывернуть винт и продолжать удерживать ручку в положении открыто. Сдвигая слегка накладку ручки вперед, потянуть ее наружу. При этом нажать маленькой отверткой на край накладки через выступ подлокотника и снять узел открывания двери

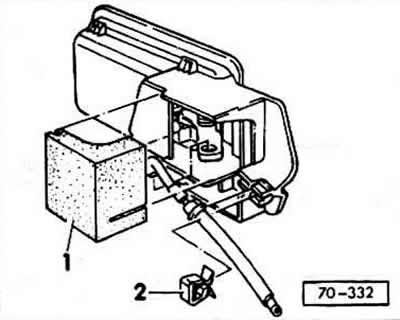

Снять уплотнение -1 -.
Снять пружинную скобку -2-. Вытащить трос из держателя и отсоединить.
Отделить осторожно приклеенные передний и задний переходные элементы и снять.

Вынуть, надавив, ручку двери.
Сильно потянуть обшивку двери снизу вверх или сильно ударить кулаками снизу по обшивке. Тем самым обшивка снимается с крючков и ее можно снять наверх.
Вынуть из отверстий двери резиновые подкладки под крючки.
Вынуть плоскую скобу вверху дверной пластины.
Установка

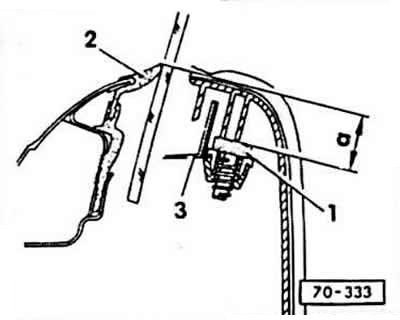

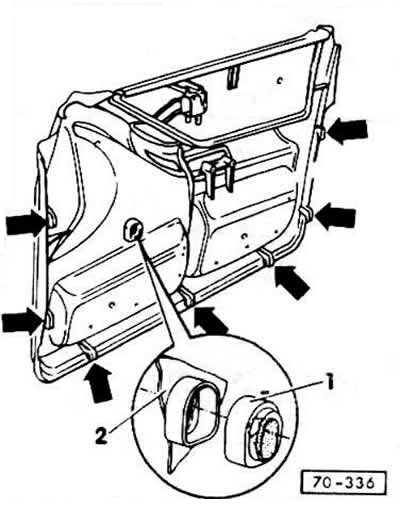

Вставить обшивку двери с крючками в предусмотренные для этого отверстия в двери и проверить установку. Обшивка двери должна находиться на одном уровне наружной накладкой -2- шахты двери. В противном случае соответственно повернуть регулировочный винт -1- в кронштейне -3-, базовый размер составляет а = 21 мм.
Вставить в отверстия в двери резиновые подкладки для крючков, при необходимости можно подклеить.
Вжать плоскую скобу вверху дверной пластины.
Вставить обшивку двери с крючками в предусмотренные для этого отверстия в двери, прижать и одновременно сильно нажать вниз. При этом выдерживать правильную посадку уплотнения -1- ручки стеклоподъемника и ввести кнопку двери в отверстие в обшивке. Ударить кулаками по обшивке сверху до защелкивания крючков.

Вставить и приклеить передний и задний переходные элементы.
Установить ручку стеклоподъемника. Сначала вставить накладку в отверстие в обшивке, затем насадить ручку на ось и завернуть винты. При закрытом окне ручка должна быть обращена наверх вперед под углом 40. Прежде крепежные винты смазать легкорастворимым контровочным средством.
Надеть на рычаг ручки стеклоподъемника сзади накладку и защелкнуть.
Установить узел открывания двери изнутри. Для этого подсоединить трос к проушине узла, вставить в держатель и закрепить пружинной скобкой. Вставить прямоугольную накладку так, чтобы внутренняя часть ручки двери была полностью закрыта. Облицовку ручки сдвинуть назад и одновременно вдавить в обшивку двери. Поставить ручку в положение открыто и завернуть крепежный винт. Для этого либо использовать магнитную отвертку, либо винт вставить до установку в отверстии накладки ручки.
Вставить с задней стороны верхнюю часть подлокотника, защелкнуть в подлокотник снизу узел установки зеркала.
Затянуть 4 винта крепления верхней части подлокотника.
Вставить спереди нижнюю часть подлокотника и сзади нажать вниз. Завернуть винты.
На лицевой стороне завернуть по одному винту с крестовым шлицем спереди и сзади
Вставить наружный диск установки зеркала, защелкнуть ручку установки по высоте. При необходимости прежде отрегулировать установку зеркала.
