Поршни и шатуны - снятие и разборка
Audi 80 B3, бензин. Силовой агрегат. Двигатель 4-х цилиндровый

Главная > Ауди 80 > Б3, бензин > Силовой агрегат > Двигатель 4-х цилиндровый > Поршни и шатуны - снятие и разборка
            0


1. Снимите головку блока цилиндров (Глава 12), поддон (Глава 16) и масляный насос (Глава 18).

2. Проверните двигатель так, чтобы шейка шатуна № 1 была в НМТ. Отметьте положение шатуна и крышки шатуна относительно цилиндра перфоратором.

3. Открутите гайки, снимите нижнюю крышку подшипника шатуна.

4. Рукояткой молотка вытолкните шатун и поршень через верх цилиндра. Поместите крышку подшипника с шатуном. Держите все детали вместе.

5. Повторите процедуру, данную в пунктах 2-4 включительно, снимите оставшиеся поршни и шатуны.

6. Перед отсоединением поршней от шатунов отметьте ориентацию шатунов, если необходимо, обозначив сторону, обращенную к переднему концу двигателя. Метка выступа на поверхности шатуна и крышки обращена к переднему концу двигателя.

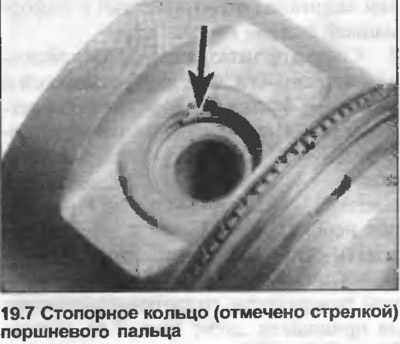

7. Извлеките стопорные кольца из канавок в отверстиях поршневого пальца (фото), вытолкните палец настолько, чтобы можно было снять шатун. Не снимайте палец полностью, если не будете устанавливать новый. Если палец трудно вытолкнуть, нагрейте поршень в горячей воде.



8. В шатуны можно установить новые втулки, но так как после установки их необходимо расширить до нужного размера, эту работу лучше поручить агенту Audi.

9. Используя старые щупы или куски пластика, вставленные за поршневыми кольцами, аккуратно снимите каждое кольцо с поршня. Сложите кольца так, чтобы они сохранили правильную ориентацию, и чтобы можно было определить верхнее кольцо. Аккуратно очистите кольца и кольцевые канавки на поршнях от нагара, используя куски поршневого кольца.
