Разборка и сборка вторичного вала
Audi 80 B2. Трансмиссия. 5-ступенчатая коробка

Главная > Ауди 80 > Б2 > Трансмиссия > 5-ступенчатая коробка > Разборка и сборка вторичного вала
            0

Разборка



Включить II передачу и спрессовать второе внутреннее кольцо двухрядного конического роликоподшипника с шестерней I передачи.

Спрессовать синхронизатор I и II передач с шестерней II передачи.

Снять стопорное кольцо шестерни III передачи.

Спрессовать шестерню III передачи.

Снять стопорное кольцо шестерни IV передачи.

Спрессовать шестерню IV передачи.

Спрессовать конический роликоподшипник.

Сборка



Установить конический роликоподшипник.

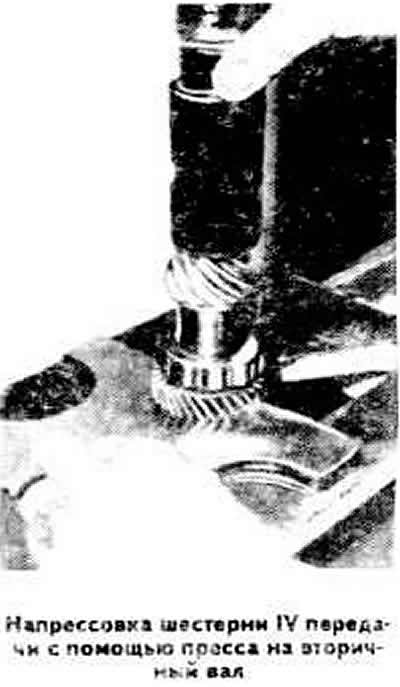

С помощью пресса напрессовать до упора шестерню IV передачи широким буртиком в сторону ведущей шестерни глазной передач. Предварительно нагрев её на нагревательной плите до температуры 120°С.



Установить стопорное кольцо шестерни IV передачи наибольшей толщины из поставляемых в запасные части (см. подраздел «Конструкция и технические характеристики»).

С помощью пресса напрессовать до упора шестерню III передачи широким буртиком в сторону шестерни IV передачи, предварительно нагрев ее, как и шестерню IV передачи, до температуры 120°С.

Рассчитать толщину стопорного кольца шестерни III передачи. Для этого набором щупов измерить зазор между торцом шестерни и пояском вала. Установить стопорное кольцо толщиной 1,50 мм, если измеренный зазор менее 1,60 мм, и стопорное кольцо толщиной 1,60 мм, если он равен и или превышает 1,60 мм.


Проверить осевой зазор между торцами блокирующих колец и торцом зубчатых венцов синхронизаторов шестерен I и II передач, который должен быть не менее 0,5 мм. Если зазор меньше, заменить блокирующие кольца.

Установить на вал игольчатый подшипник и скользящую шестерню II передачи.

Собрать скользящую муфту со ступицей синхронизатора I и II передач, направив паз ступицы и сторону шестерни I передачи.

Установить сухари и надеть пружины, располагая их разъемы через 120°С и введя изогнутые концы пружин в выемки сухарей.

С помощью пресса напрессовать на вал синхронизатор I и II передач, направив паз ступицы в сторону шестерни I передачи

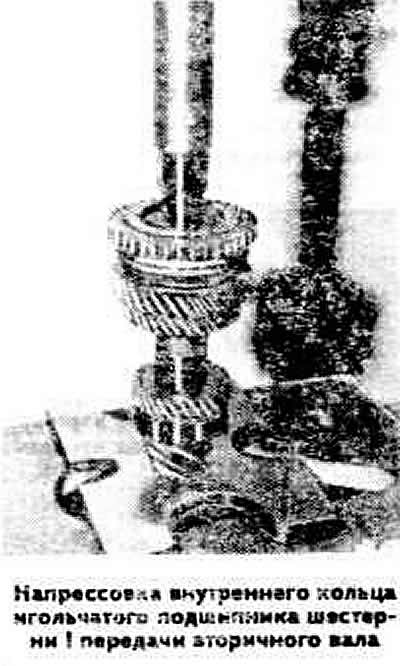

Напрессовать внутреннее кольцо игольчатого подшипника шестерни I передачи, шестерню I передачи, второе внутреннее кольцо двухрядного конического роликоподшипника.
