Отсоединить провод от минусовой клеммы аккумуляторной батареи.
Снять генератор.
Отсоединить шланги от водяного насоса.
Отвернуть болты крепления насоса.
Вынуть насос.
Удалить уплотнительную манжету, повторное использование которой не допускается.
Тщательно очистить поверхности, к которым прилегает манжета.
Установить новую уплотнительную манжету.
Установить водяной насос на блок цилиндров.
Завернуть болты крепления насоса.
Присоединить шланги к водяному насосу.
Установить генератор.
Присоединить провод к минусовой клемме аккумуляторной батареи.
Заполнить систему охлаждающей жидкостью.

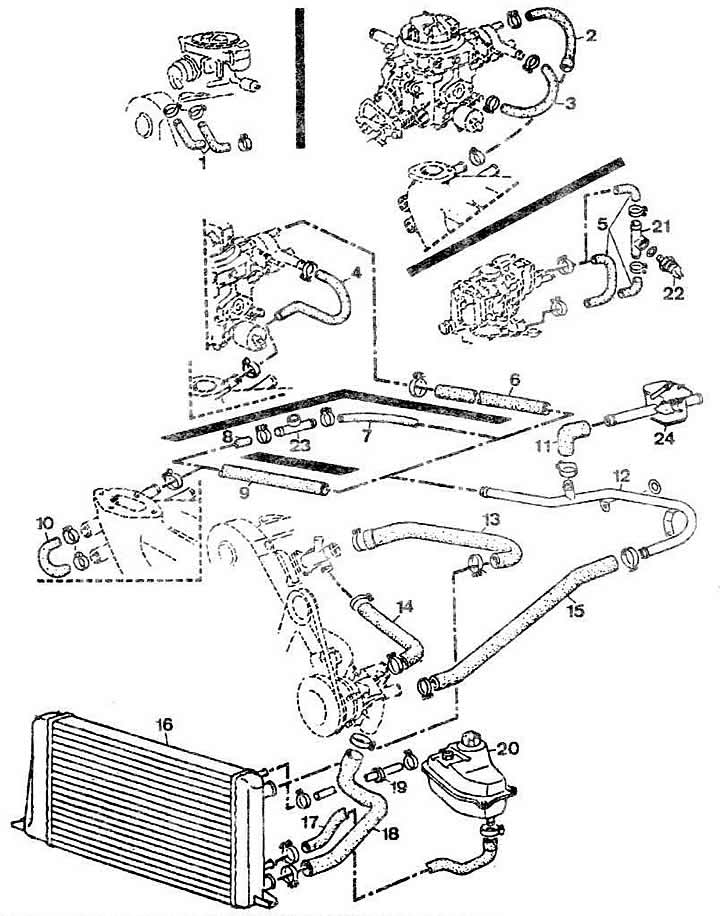

Детали системы охлаждения: 1 - патрубки обогрева карбюратора; 2 - патрубок подвода жидкости к пусковому устройству карбюратора; 3 - патрубок отвода жидкости из пускового устройства; 4 - патрубок отвода жидкости к впускному трубопроводу; 5 - патрубки датчика температуры; 6 - патрубок подвода жидкости к пусковому устройству; 7 - удлинитель подвода жидкости к пусковому устройству; 8 - штуцер; 9 - удлинитель подвода жидкости от водяного насоса; 10 - патрубок циркуляции жидкости; 11 - патрубок к теплообменнику; 12 - труба к удлинителю; 13 - верхний патрубок радиатора; 14 - патрубок водяного насоса; 15 - шланг трубы; 13 - радиатор; 17 - патрубок к расширительному бачку; 18 - нижний патрубок радиатора; 19 - пароотводящая трубка; 20 - расширительный бачок; 21 - держатель датчика температуры; 22 - датчик температуры охлаждающей жидкости; 23 - тройник; 24 - теплообменник.
