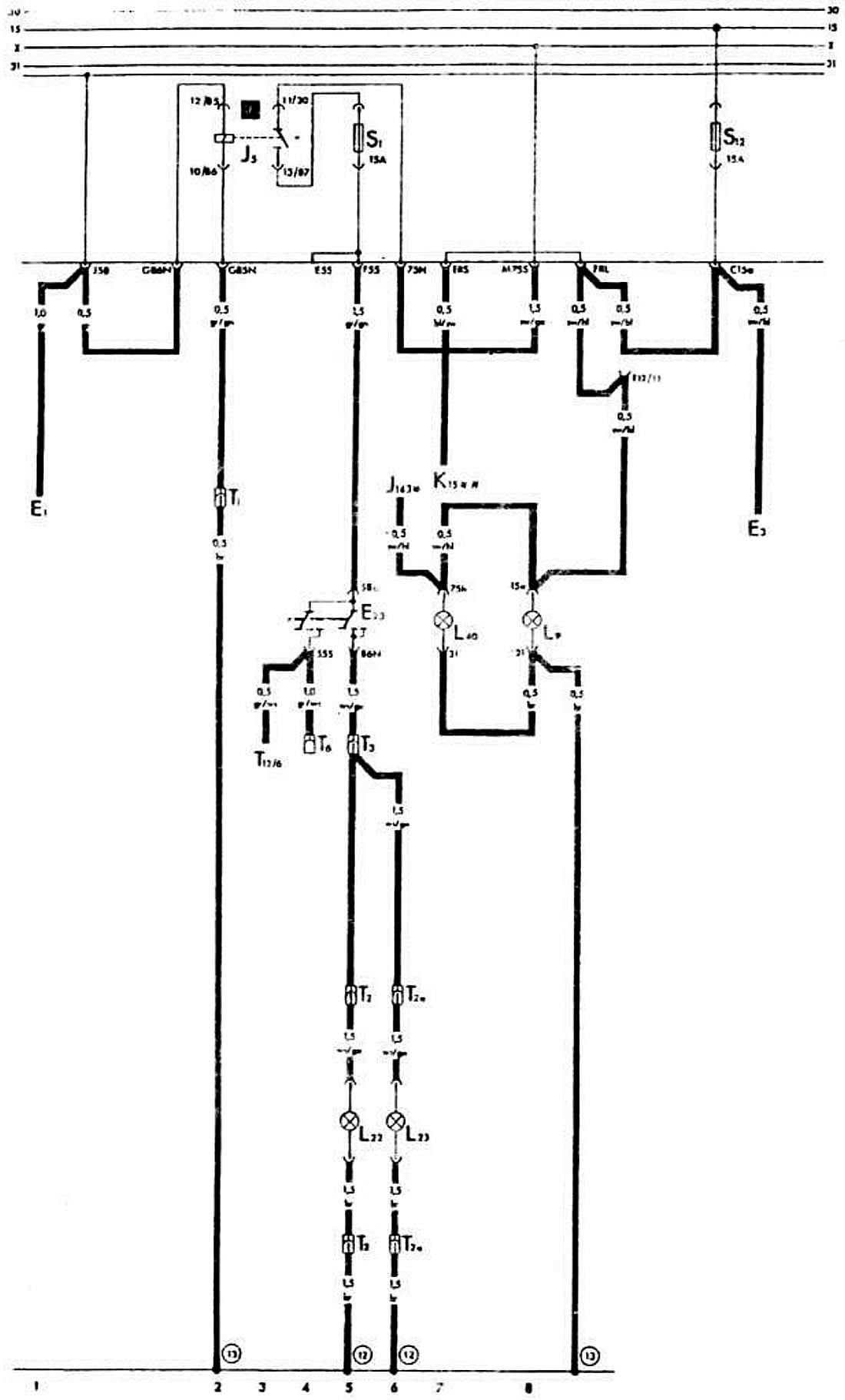

| Обозначение на схеме | Позиция на схеме | |
| Е1 | Переключатель наружного освещения | 1 |
| Е3 | Выключатель аварийной сигнализации | 10 |
| Е23 | Переключатель противотуманных фар и заднего противотуманного света | 4,5 |
| J5 | Реле включения противотуманных фар | 2,3 |
| J143 | Электронный блок управления клапаном регулирования холостого хода* | 6 |
| К15 | Контрольная лампа прикрытия воздушной заслонки карбюратора** | 7 |
| L9 | Лампа освещения переключателя наружного освещения | 8 |
| L22 | Лампа левой противотуманной фары | 5 |
| L23 | Лампа правой противотуманной фары | 6 |
| L40 | Лампа освещения переключателя противотуманных фар и заднего противотуманною света | 7 |
| S1.S12 | Предохранители на монтажном блоке | |
| Т1 | Одноштекерный разъем (красно-белый, за комбинацией приборов) | |
| Т2 | 2-штекерный разъем (слева в отсеке силового агрегата) | |
| Т2а | 2-штекерный разъем (справа в отсеке силовою агрегата) | |
| Т3 | 3-штекерный разъем (желтый, за комбинацией приборов) | |
| Т6 | 6-штекерный разъем (коричневый, за комбинацией приборов) | |
| Т12 | 12-штекерный разъем комбинации приборов | |
| (12) | Место соединения на «массу» пайкой в левом переднем пучке проводов | |
| (13) | Место соединения на «массу» пайкой в пучке проводов комбинации приборов | |
| [1] | Реле включения противотуманных фар |
* Только на автомобилях с двигателем DZ
** Только на автомобилях с двигателем ЕР
