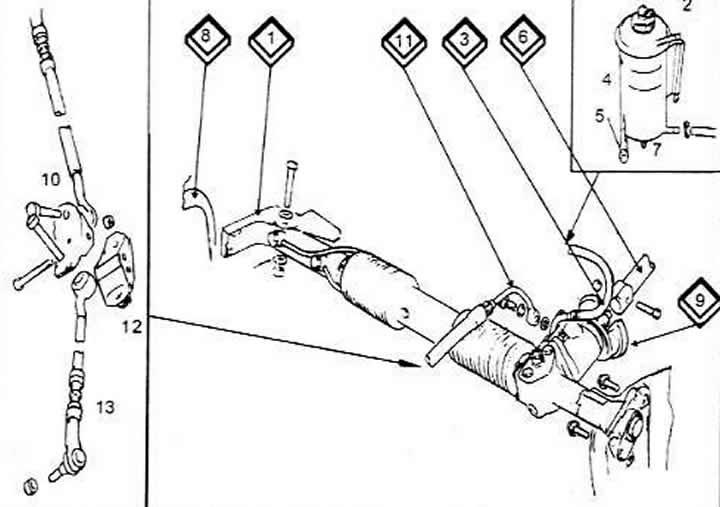

Элементы рейки рулевого управления
1 Рулевой механизм в сборе
2 Возвратная магистрам от узла усилителя тормозов
3 Возвратная магистраль
4 Резервуар для жидкости
5 К возвратной магистрали от насоса
6 Трубка с фланцем. Отрегулируйте зазор рулевое колесо переключатель (3 мм) здесь
7 От аккумулятора давления
8 Кожух (арка) правого колеса
9 Колпачок (устанавливается изнутри)
10 Пластина крепления (всегда заменяется)
11 Нагнетательная магистраль к корпусу клапана
12 Кронштейн рулевой тяги
13 Левая рулевая тяга
14 Кожух (арка) левого колеса
Снятие
Поднять и надежно подпереть автомобиль.
Оттянуть фиксирующую пластину и снять два болта крепления рулевых тяг от рейки рулевого управления внутри моторного отсека. Оттянуть рулевые тяги от шарнира крепления.
Снять нижнюю отделку панели приборов.
Снять нагнетательную и возвратную магистрали с корпуса контрольного клапана рейки рулевого управления
Снять болт зажима вала, оттянуть зажим и передвинуть вал в направлении внутренней стороны автомобиля с помощью латунного стержня.
Снять болты крепления рулевого механизма на обоих концах. Имеется один болт на правом конце.
Повернуть для удобства колесо вправо и снять рулевой механизм через отверстие в кожухе правого колеса.
Установка
Временно установить шарнир крепления рулевой тяги на рейку. Снять один болт, установить рулевую тягу и поставить болт обратно. Сделать то же самое на другой рулевой тяге. Убедиться, что установлена пластина крепления.
Затянуть болты следующим моментом:
- Рулевые тяги: 60 Нм.
- Болты шарнира: 41 Нм.
- Болты крепления рулевого механизма к кузову: 20 Нм.

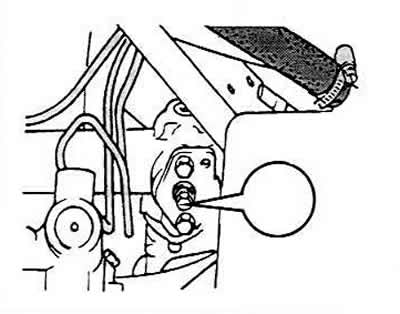

Регулировочный болт рейки рулевого управления
Установить магистрали с новыми уплотнительными кольцами и затянуть моментом 41 Нм.
Удалить воздух из гидравлической системы.
