Замена тросового привода «газа»
На конце тросового привода снять крепежные скобы и в точке крепления оболочки тросового привода защиту штекера.
Снять в салоне автомобиля крышку слева под панелью приборов (глава о салоне).
Вытянуть проушины тросового привода из крепежного наконечника на рычаге педали акселератора.
Выдавить резиновый наконечник из переборки между моторным отсеком и салоном.
Вытянуть тросовый привод «газа».
При установке резинового наконечнику нового тросика «газа» следить за тем, чтобы трос не перегибался.

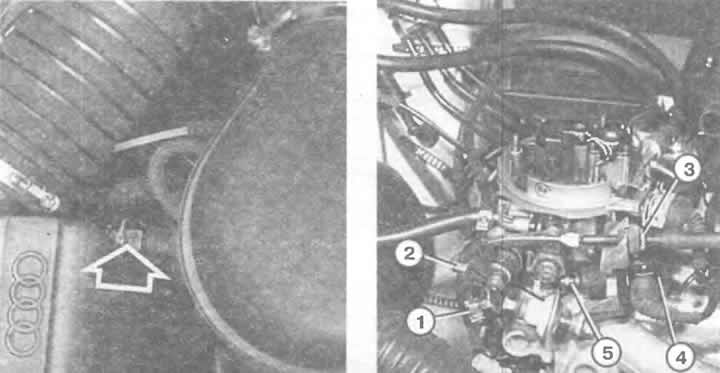

Слева: штекер обогрева лямбда-зонда (стрелка) находится справа от блока приготовления горючей смеси. Под ним (между ними) расположен штекер сигнала лямбда-зонда.
Справа: вокруг тросового привода; цифры обозначают:
1 и 2 — крепежные скобы;
3 — защита штекера;
4 — штекер регулятора положения дроссельной заслонки;
5 — упор дроссельной заслонки с выключателем сигнала холостого хода.
Регулировка тросового привода
Данные здесь советы по регулировке тросового привода газа относятся ко всем системам впрыскивания, устанавливаемым в Audi-100.
Во всех моделях с механической коробкой передач, а также в моделях с 6-цилиндровым двигателем и автоматической коробкой передач:
Полностью выжать педаль акселератора.
В моделях с 4- и 5-цилиндровыми двигателями и автоматической коробкой передач: деревянную дощечку толщиной 9 мм вставить между педалью «газа» и упорным винтом и полностью выжать педаль акселератора.
Оболочку тросового привода «газа» у контропоры (в моторном отсеке) полностью оттянуть назад, пока рычаг дроссельной заслонки не будет плотно прилегать к упору рычага дроссельной заслонки.
Вставить штекерный предохранитель в соответствующую выемку оболочки тросового привода у контропоры.
Контроль: рычаг дроссельной заслонки при полностью выжатой педали акселератора должен располагаться у упора дроссельной заслонки, а при отпущенной педали акселератора у ограничителя холостого хода.
