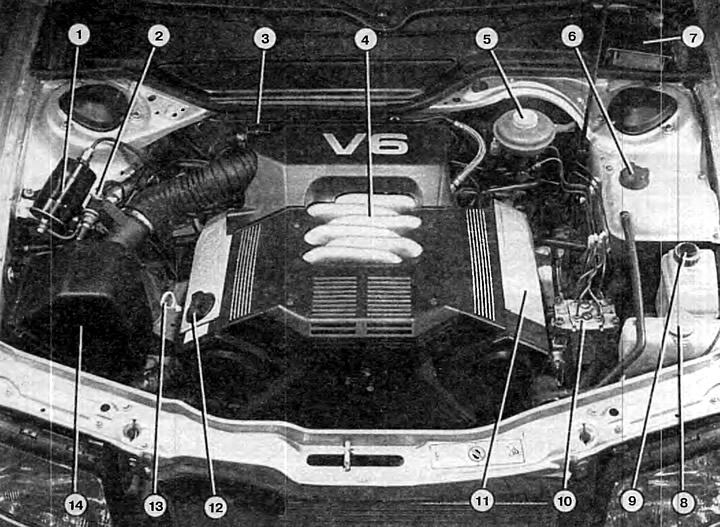

Здесь представлен моторный отсек Audi-100 с 6-цилиндровым двигателем мощностью в 110 кВт, идентичный шестицилиндровому двигателю мощностью в 128 кВт. Цифры обозначают:
1 — топливный фильтр;
2 — магнитный вентиль для активного резервуара угольной щетки (проветривание топливной системы);
3 — прибор зажигания с выходным каскадом;
4 — впускная труба;
5 — бачок гидравлического тормозного привода;
6 — хладагент — компенсационный бачок;
7 — носитель дополнительного реле I;
8 — резервуар для воды мойки диска;
9 — ресивер жидкости для гидросистемы рулевого механизма с усилителем;
10 — гидравлический блок противоблокировочного устройства;
11 — головка у цилиндра или блока цилиндров слева;
12 — маслоналивная горловина (моторного масла);
13 — указатель уровня масла;
14 — футляр воздушного фильтра.
