Блок дополнительных реле III (3) находится под обшивкой (1) справа в помещении для ног пассажира, сидящего рядом с водителем. Наклейка (2) объясняет расположение штекерных соединений, которое часто используется для такси и автомобилей, работающих на дизельном топливе. На наших автомобилях, работающих на бензине, установлен в позиции «1» блок управления обогрева кислородного датчика (6-цилиндровый двигатель) или реле для предварительного подогрева впускной трубы (4-цилиндровый двигатель мощностью 74 кВт).

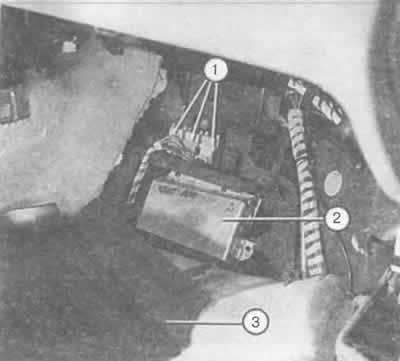

Чтобы подобраться к блоку электроники справа внизу в помещении для ног пассажира, сидящего рядом с водителем, резиновое покрытие нужно разрезать вдоль полоски и отвинтить крышку блока электроники (3). Там размещены термопредохранители (1) (главным образом для электроники двигателя) и блоки управления (2). Обозначения: см. рисунок справа.

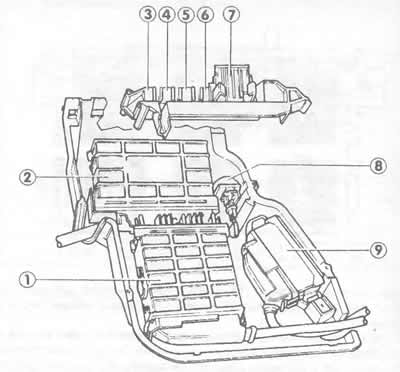

Блок электроники:
1 — блок управления впрыскиванием и зажиганием;
2 — блок управления автоматической коробкой передач;
3 — черный термопредохранитель;
4 — коричневый термопредохранитель;
5 — красный термопредохранитель;
6 — желтый термопредохранитель;
7 — кодовая штекерная колодка;
8 — датчик высоты;
9 — блок управления электрической системой зажигания (для пятицилиндрового двигателя), на других двигателях зажигание и впрыскивание совмещены.
