ТО № 18
Поднять автомобиль сзади.
Снять пластиковый колпачок на внутренней стороне соответствующего колеса сзади на щитке барабанного тормозного механизма.
Посветить карманным фонариком в смотровое отверстие.

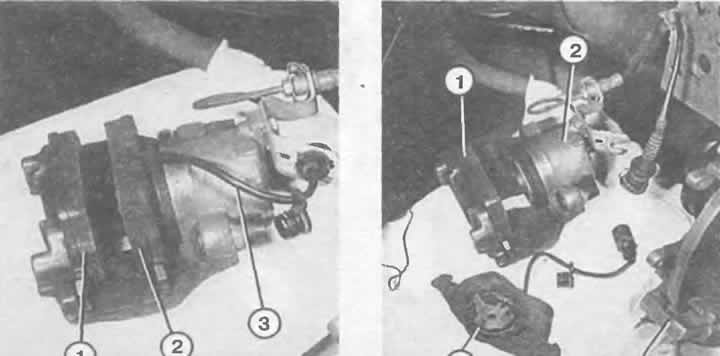

Цифры обозначают:
Слева:
1 — внешняя накладка (прочно приклеена);
2 — внутренняя накладка (вставлена с пружинной защелкой);
3 — провод указателя износа тормозных колодок.
Справа:
1 — внешняя накладка;
2 — суппорт дискового тормозного механизма;
3 — внутренняя накладка с пружинной защелкой;
4 — щит тормозного механизма.

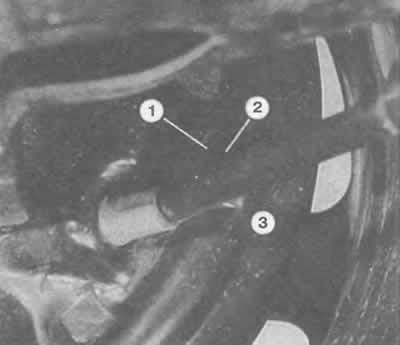

Смотровое отверстие для контроля толщины накладок заднего барабанного тормозного механизма расположено в щитке барабанного тормозного механизма (3) спереди по направлению движения. При снятой крышке видна тормозная колодка (1) с наклеенной на нее фрикционной тормозной накладкой (2).
Износ колодок допустим до 2,5 мм остаточной толщины — без толщины носителя. В противном случае их необходимо менять.
Новые колодки имеют толщину 5,25 мм.
