Снятие нижней защиты моторного отсека
Нижняя защитная обшивка моторного отсека способствует достижению хорошего аэродинамического коэффициента кузова Audi, а также глушению шумов. К сожалению, ее необходимо снимать для выполнения ремонта двигателя.

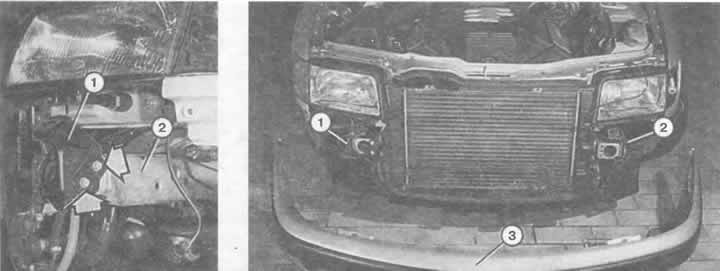

Слева: кронштейн (1) бампера закреплен двумя болтами (стрелки) на лонжероне (2) кузова. Для регулировки высоты этот держатель можно сдвигать вверх или вниз.
Справа: бампер (3) снят с автомобиля. Теперь можно отчетливо увидеть положения обоих кронштейнов (1 и 2).
Приподнять автомобиль спереди, зафиксировать.
Справа и слева в колесных нишах вывернуть по два пластмассовых болта влево на 90° (поворотный запор).
На заднем крае обшивки под двигателем провернуть отверткой три поворотных запора на 90° против часовой стрелки (влево).
Вывесить обшивку впереди на крепеже бампера.
Обшивку по направлению назад.
При установке обшивку аккуратно вставить в крепления внизу на краю бампера. Затем укрепить боковины.
Проще выполнить эту работу вдвоем.
Снятие решетки радиатора
Открыть капот.

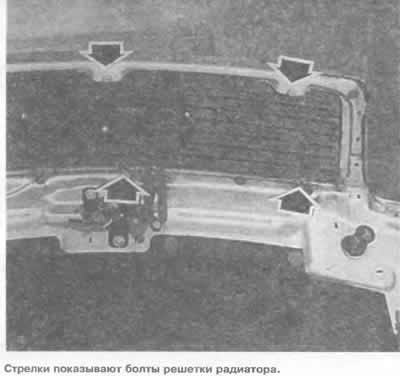

Отвернуть внизу и вверху на обратной стороне решетки радиатора три шестигранных болта.
Снять пружинные зажимы под верхними болтами, снять решетку радиатора.
Установка: пружинные зажимы установить по верхнему краю и слегка затянуть болты (6 Нм). Завести решетку радиатора в установочное отверстие.
Затянуть болты на нижнем крае (6 Нм).
Снятие планки под фарами
Открыть капот.

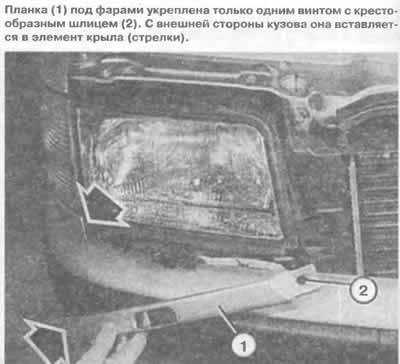

Ослабить болт с крестовидным шлицем на внутренней стороне планки.
Внешнюю сторону планки осторожно сдвинуть с креплений в сторону — планка в этом месте лишь вставлена.
В автомобилях с системой омывания фар вынуть руками телескопы форсунок и лакированное покрытие форсунок отсоединить из пружинных зажимов. В заключение снять планку с распылительной трубки.
