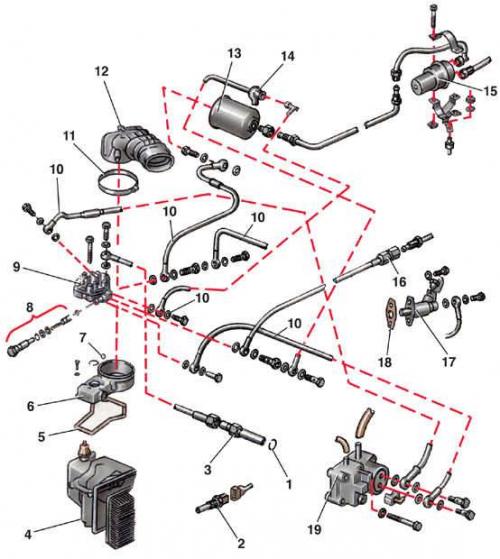

Основные элементы системы впрыска топлива
- 1 - уплотнительное кольцо;
- 2 - термовыключатель;
- 3 - форсунка;
- 4 - корпус воздушного фильтра;
- 5 - прокладка измерителя;
- 6 - измеритель расхода воздуха;
- 7 - пробка;
- 8 - редукционный клапан;
- 9 - распределитель топлива;
- 10 - подводящий топливопровод;
- 11 - хомут;
- 12 - воздуховод;
- 13 - топливный фильтр;
- 14 - частотный клапан;
- 15 - топливный аккумулятор;
- 16 - топливопровод обратного слива;
- 17 - пусковая форсунка;
- 18 - прокладка;
- 19 - регулятор давления
Порядок выполнения
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Снять крышку фильтра с фильтрующим элементом (см. рис. Детали воздушного фильтра и пп. 1–2 подраздела 6.2).
3. Ослабить затяжку болта крепления подводящего топливопровода (см. рис. Основные элементы системы впрыска топлива) к регулятору давления, для того чтобы снизить давление в системе питания. После этого затянуть болт крепления топливопровода.
4. Промаркировать и отсоединить топливопроводы от распределителя топлива, отвернув болты крепления.
5. Ослабить затяжку хомута и отсоединить воздуховод от измерителя расхода воздуха.
6. Отвернуть болты крепления и снять измеритель расхода воздуха вместе с установленным на нем распределителем топлива.
7. Отвернуть болт крепления воздушного фильтра, отсоединить держатель и снять корпус фильтра.
8. Установить воздушный фильтр в обратном порядке.
