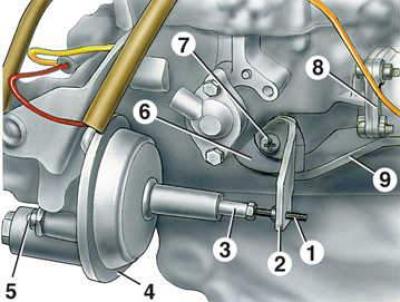

Регулировка частоты вращения пуска двигателя у карбюратора 2Е2
- 1 - ограничительный винт дроссельной заслонки;
- 2 - рычаг дроссельной заслонки;
- 3 - подвижной шток пневмопривода;
- 4 - пневмопривод дроссельной заслонки первой камеры;
- 5 - регулировочный винт выступания штока пневмопривода;
- 6 - кулачок привода ускорительного насоса;
- 7 - стопорный винт;
- 8 - ускорительный насос;
- 9 - рычаг привода ускорительного насоса
Порядок выполнения
1. Запустить и прогреть двигатель.
2. Снять воздушный фильтр (см. подраздел 6.1.2).
3. Отсоединить шланг (5) (см. рис. Воздушный фильтр) от клапана терморегулятора и заглушить отверстие шланга.
4. Отсоединить от тройника шланг к пневмоприводу дроссельной заслонки первой камеры и заглушить отверстие шланга.
5. Проверить и, если необходимо, отрегулировать поворотом ограничительного винта (1) (см. рис. Регулировка частоты вращения пуска двигателя у карбюратора 2Е2) на рычаге дроссельной заслонки частоту вращения коленчатого вала. Она должна быть в пределах (3000±200) мин–1.
6. После регулировки законтрить ограничительный винт краской.
