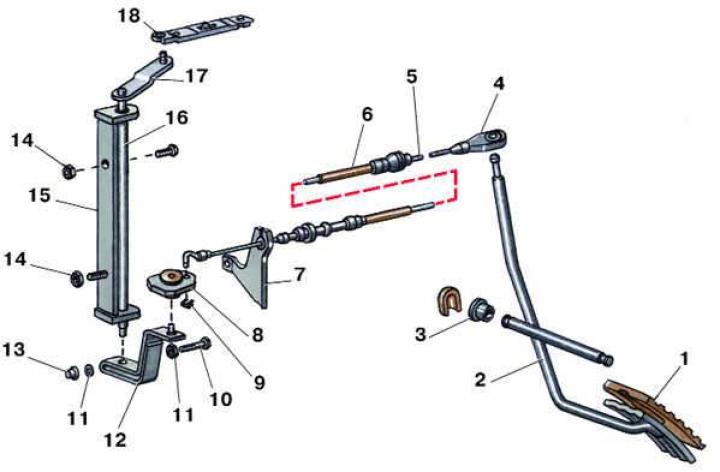

Привод акселератора дизельного двигателя
- 1 - накладка педали;
- 2 - педаль акселератора;
- 3 - подшипник педали;
- 4 - наконечник троса;
- 5 - трос подачи топлива;
- 6 - оболочка троса;
- 7 - кронштейн крепления троса;
- 8 - кулачок;
- 9 - обжимная скоба;
- 10 - болт;
- 11 - шайба;
- 12 - промежуточный рычаг;
- 13 - гайка;
- 14 - гайка крепления кронштейна;
- 15 - кронштейн валика;
- 16 - валик;
- 17 - рычаг привода рейки;
- 18 - рейка
Предупреждение: Следует учесть, что трос очень ломкий, поэтому при работе с ним нужно соблюдать особую осторожность и не перегибать его. Трос, подвергавшийся перегибам, следует заменить.
Порядок выполнения
1. Нажать до упора на педаль акселератора и зафиксировать ее в этом положении.

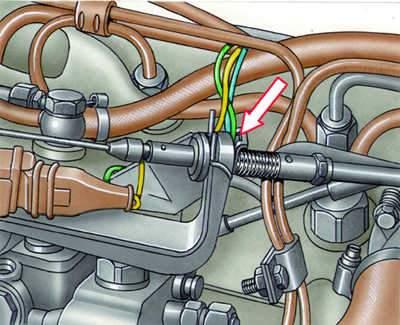

2. Вынуть стопорную скобу (отмечена стрелкой), натянуть трос так, чтобы рычаг ТНВД касался ограничителя, и вставить стопорную скобу в ближайший к кронштейну паз на наконечнике троса.
