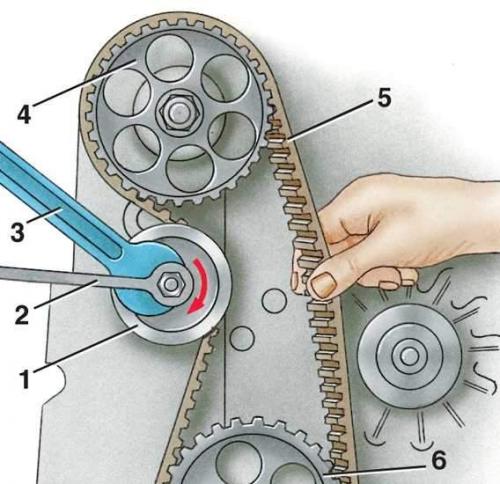

Регулировка и проверка натяжения ремня привода распределительного вала
- 1 - натяжитель ремня привода распределительного вала;
- 2, 3 - гаечные ключи;
- 4 - зубчатое колесо распределительного вала;
- 5 - ремень привода распределительного вала;
- 6 - зубчатое колесо промежуточного вала
Порядок выполнения
1. Повернуть водяной насос против часовой стрелки, предварительно натянув ремень, чтобы он не соскочил с зубчатых колес. Монтажной лопаткой или отверткой повернуть водяной насос против часовой стрелки, натянув ремень. Затянуть болты крепления водяного насоса.
2. Проверить натяжение ремня. Ремень должен перекручиваться не более чем на 90° усилием большого и указательного пальцев.
3. Окончательно затянуть болты крепления водяного насоса моментом 20 Н·м (2,0 кгс·м).
