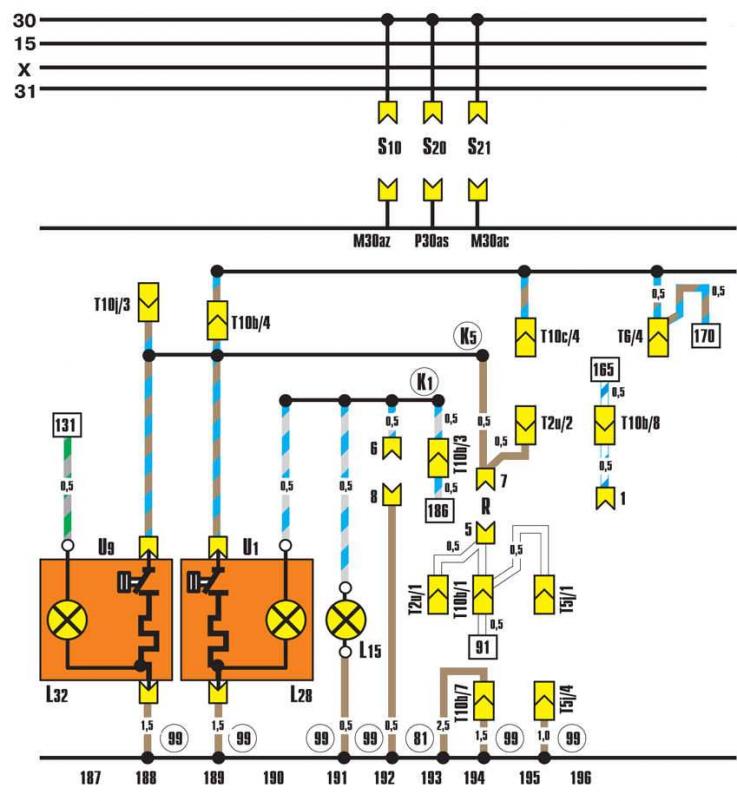

- L15 - лампа освещения пепельницы;
- L28 - лампа освещения прикуривателя;
- L32 - лампа освещения задней пепельницы;
- R - колодка подключения магнитолы (магнитола с встроенным регулятором громкости);
- S19-S21 - предохранители на плате реле;
- T2u - 2-контактный разъем за консолью (антенна с электроприводом);
- T3j - 3-контактный разъем (желтый) за панелью приборов;
- Т6 - 6-контактный разъем (красный) за панелью приборов;
- Т10b - 10-контактный разъем (коричневый) за панелью приборов;
- Т10с - 10-контактный разъем (черный) за панелью приборов;
- U1 - прикуриватель;
- U9 - прикуриватель сзади;
- 81 - соединение с «массой» 1 в жгуте проводов панели приборов;
- 99 - соединение с «массой» в жгуте проводов консоли;
- А23 - «плюсовое» соединение (30а1) в жгуте проводов панели приборов;
- К1 - «плюсовое» соединение (58) в жгуте проводов консоли;
- К5 - «плюсовое» соединение (30а1) в жгуте проводов консоли
