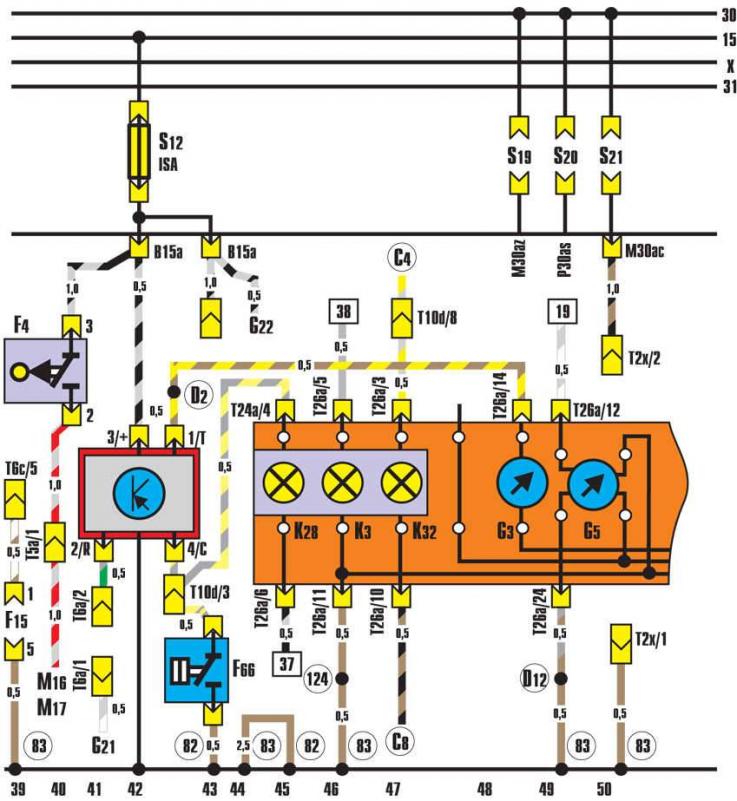

- F4 - выключатель фонарей заднего хода;
- F15 - выключатель на коробке передач;
- F66 - датчик указателя температуры охлаждающей жидкости;
- F76 - электронный термовыключатель;
- G3 - индикатор температуры охлаждающей жидкости;
- G5 - тахометр;
- G21 - спидометр;
- G22 - датчик спидометра;
- К3 - контрольная лампа давления масла;
- К28 - контрольная лампа температуры охлаждающей жидкости и ее уровня;
- К32 - контрольная лампа износа тормозных колодок;
- М16 - лампа левого фонаря заднего хода;
- М17 - лампа правого фонаря заднего хода;
- S12 - предохранитель в блоке предохранителей;
- S19 - предохранитель в блоке предохранителей;
- S20 - предохранитель в блоке предохранителей;
- S21 - предохранитель в блоке предохранителей;
- Т2х - 2-контактный диагностический разъем (черный) за панелью приборов;
- Т5а - 5-контактный разъем (коричневый) за панелью приборов;
- Т6а - 6-контактный разъем (черный) за панелью приборов;
- T10d - 10-контактный разъем (желтый) за панелью приборов;
- Т26а - 26-контактный разъем (коричневый) панели приборов;
- 32 - точка «массы» слева за панелью приборов;
- 82 - соединение с «массой» 1 в переднем жгуте проводов слева;
- 83 - соединение с «массой» 1 в переднем жгуте проводов справа;
- 124 - соединение с «массой» в жгуте проводов слева в отсеке двигателя;
- С4 - соединение в переднем жгуте проводов слева;
- С8 - соединение в переднем жгуте проводов (индикатор износа тормозных колодок);
- D2 - соединение в переднем жгуте проводов справа (датчик температуры);
- D12 - соединение в переднем жгуте проводов слева
