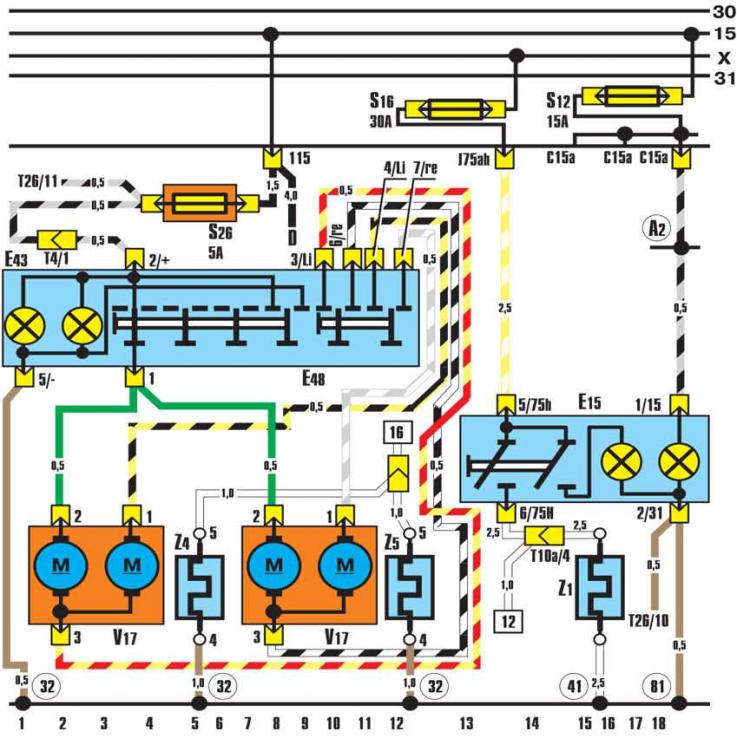

- D - замок зажигания;
- Е43 - выключатель электродвигателя зеркала;
- Е48 - переключатель регулировки зеркал;
- Т4 - 4-контактный разъем (черный) за панелью приборов;
- Т26 - 26-контактный разъем (черный) в корпусе панели приборов;
- V17 - электродвигатель регулировки зеркала со стороны водителя;
- V25 - электродвигатель регулировки зеркала со стороны пассажира;
- Z4 - элемент обогрева наружного зеркала со стороны водителя;
- Z5 - элемент обогрева наружного зеркала со стороны пассажира;
- 32 - точка «массы» сзади слева за панелью приборов;
- Е15 - выключатель обогрева заднего стекла;
- Т10а - 10-контактный разъем (коричневый) за панелью приборов;
- Т26 - 26-контактный разъем (черный) в корпусе панели приборов;
- Z1 - элемент обогрева заднего стекла;
- 41 - точка «массы» под задней полкой;
- 81 - соединение с «массой» в жгуте проводов панели приборов;
- А2 - «плюсовое» соединение (15) в жгуте проводов панели приборов
