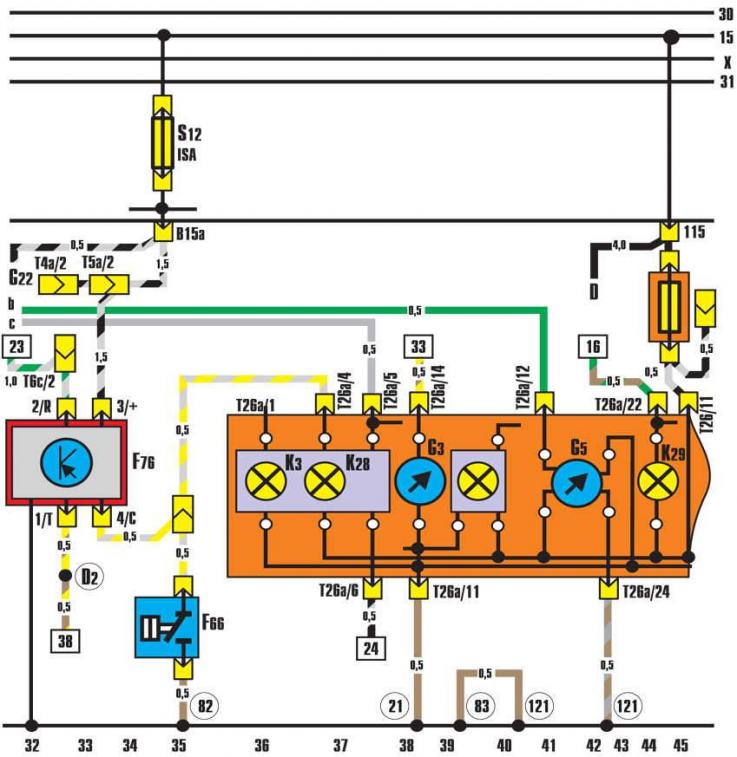

- D - выключатель стартера;
- F66 - датчик уровня охлаждающей жидкости;
- F76 - электронный термовыключатель;
- G3 - указатель температуры охлаждающей жидкости;
- G5 - тахометр;
- G22 - датчик спидометра;
- J6 - стабилизатор напряжения;
- К3 - контрольная лампа давления масла;
- К28 - контрольная лампа температуры охлаждающей жидкости и низкого уровня охлаждающей жидкости;
- К29 - контрольная лампа прогрева свечей накаливания;
- S12 - предохранитель в блоке предохранителей;
- S26 - предохранитель на дополнительной плате;
- Т4 - 4-контактный разъем (черный) за панелью приборов;
- Т4а - 4-контактный разъем за консолью;
- Т5а - 5-контактный разъем (коричневый) за панелью приборов;
- Т6с - 6-контактный разъем (черный) за панелью приборов;
- Т10d - 10-контактный разъем (желтый) за панелью приборов;
- Т26 - 26-контактный разъем (черный) на панели приборов;
- Т26а - 26-контактный разъем на панели приборов;
- 82 - соединение с «массой» 1 в переднем жгуте проводов слева;
- 121 - соединение с «массой» 1 в переднем жгуте проводов справа;
- D2 - соединение в переднем жгуте проводов справа (датчик температуры);
- 83 - соединение с «массой» 1 в переднем жгуте проводов справа
